Jednopólový istič 6 kA charakteristika C 20 A
Kód: WN6 1P C20A
Súvisiaci tovar
Podrobný popis
Čo je istič a na čo slúži?

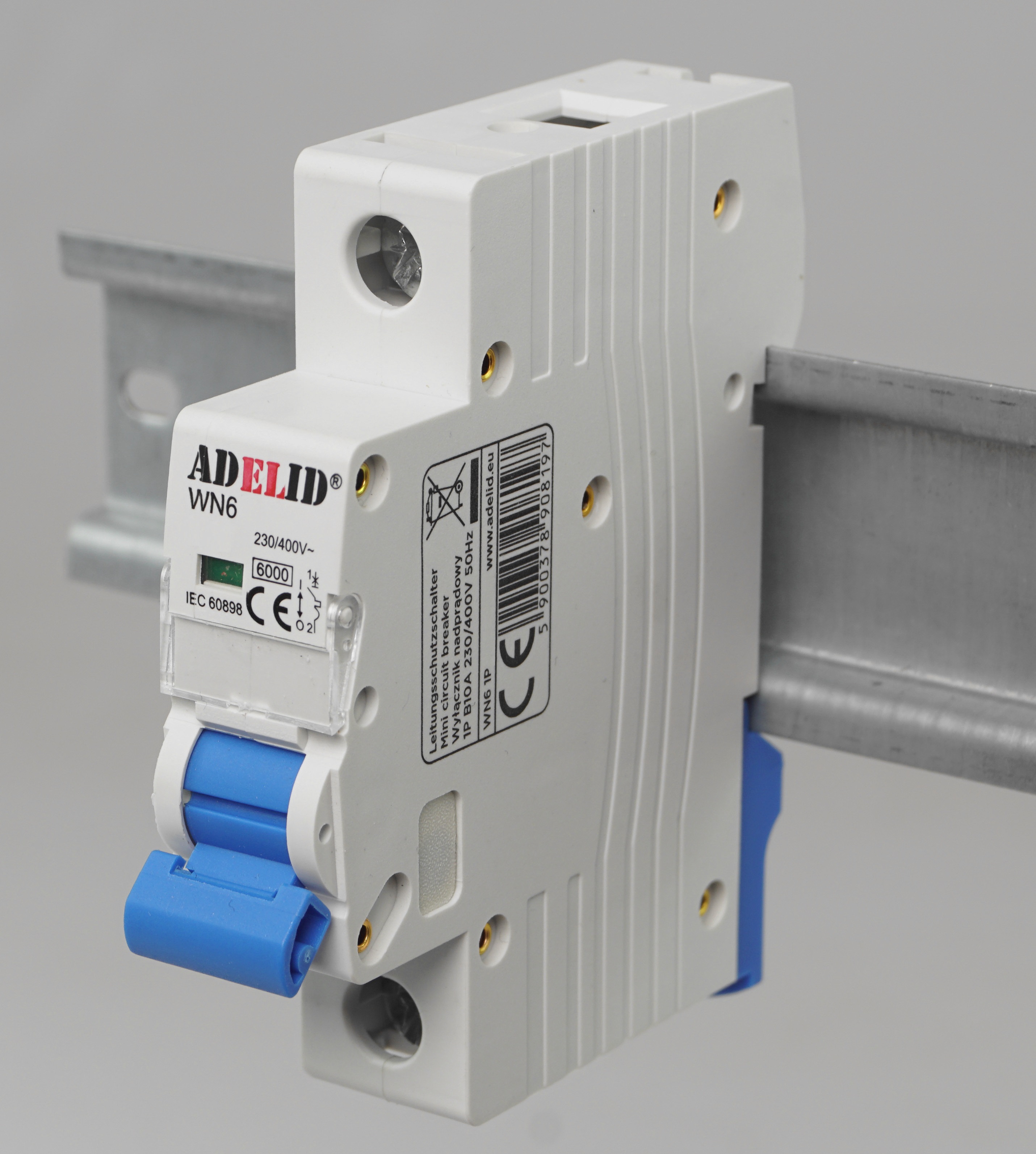

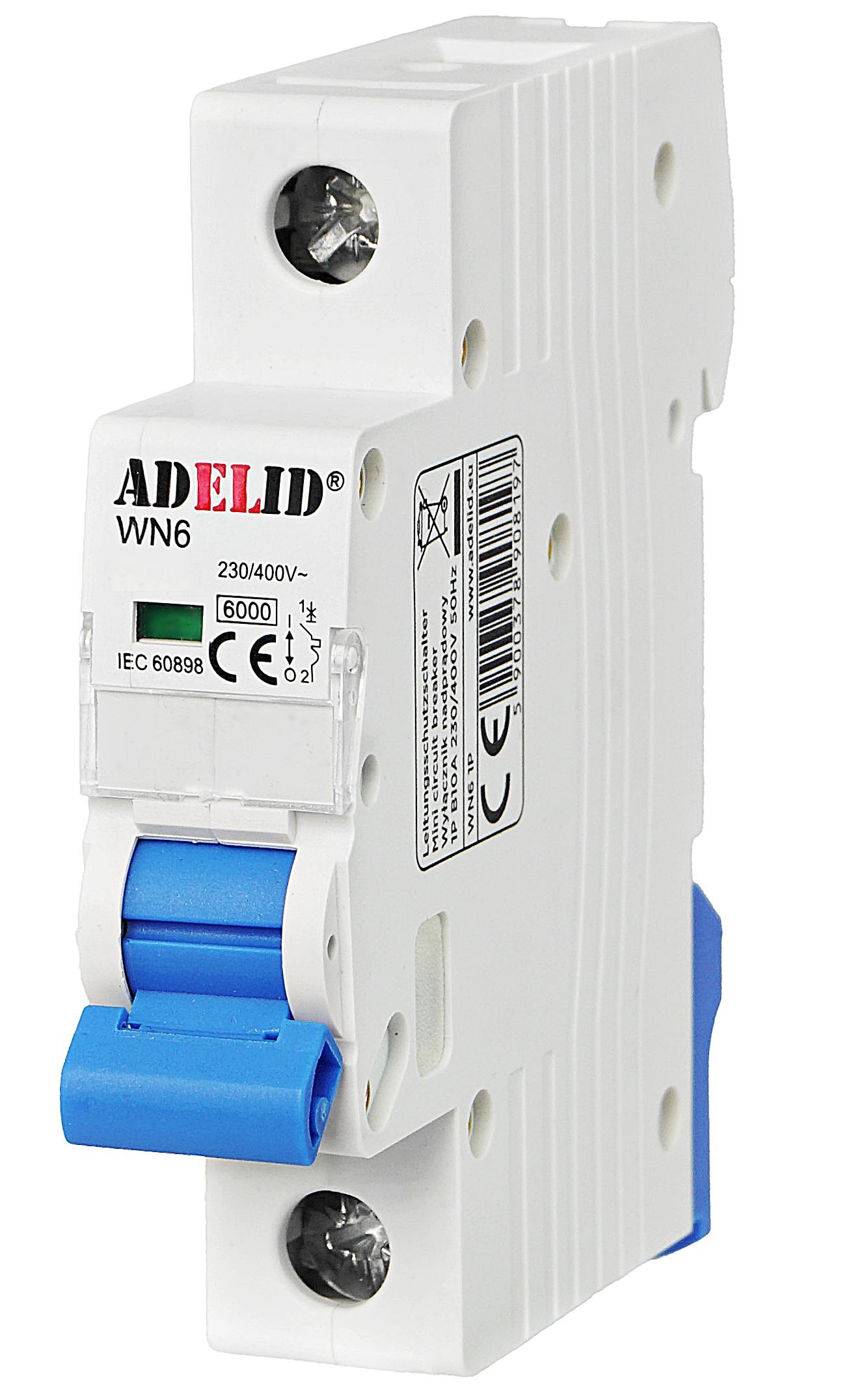

Istič (nadprúdový vypínač) WN6 1P C20A je základný ochranný prvok každej elektrickej inštalácie. Jeho úlohou je automaticky prerušiť elektrický obvod v momente, keď prúd prekročí bezpečnú hodnotu – či už z dôvodu preťaženia alebo skratu. Tým chráni vodiče, spotrebiče aj celú inštaláciu pred poškodením alebo vznikom požiaru.
Na rozdiel od jednorazových poistiek sa istič po vypnutí jednoducho znova zapne – stačí vyklopiť páčku do polohy zapnuté. Žiadna výmena, žiadne náhradné diely.
Čo znamená charakteristika C?
Charakteristika vypínania určuje, pri akom násobku menovitého prúdu istič okamžite vypne (magnetická spúšť). Charakteristika C reaguje pri 5 až 10-násobku menovitého prúdu (5–10× In) a je určená pre obvody, kde pri zapnutí vzniká krátky prúdový náraz – napríklad motory, čerpadlá, transformátory, klimatizácie alebo kompresory. Vďaka tomu istič nevypína pri bežnom spúšťaní zariadenia, ale spoľahlivo reaguje pri skutočnom skrate.
Pre porovnanie – charakteristika B (3–5× In) je vhodná pre osvetľovacie a zásuvkové obvody bez indukčnej záťaže.
Pre koho je tento istič určený?
Istič WN6 1P C20A ocenia elektrikári a projektanti pri osadzovaní rozvádzačov v bytoch, rodinných domoch, kancelárskych budovách aj priemyselných objektoch. Hodí sa všade tam, kde je potrebné chrániť obvody s motorickými alebo indukčnými spotrebičmi s menovitým prúdom 20 A.
Typické použitia istič C20A
- Obvody klimatizačných jednotiek a tepelných čerpadiel
- Ochrana obvodov pre čerpadlá (úžitková voda, bazény, vykurovanie)
- Elektrické bojlery a zásobníkové ohrievače vody
- Pohony brán, garážových dverí a výťahov
- Priemyselné stroje a kompresory
- Fotovoltické a záložné systémy (AC strana)
Inštalácia a kompatibilita
Istič sa montuje na štandardnú DIN lištu TH35 podľa normy EN 50022, ktorá sa používa vo všetkých typoch rozvádzačov – od bytových plastových až po priemyselné kovové. Zaberá 1 modul (šírka 18 mm), čo je štandardný rozmer kompatibilný so všetkými bežnými rozvádzačmi a rámčekmi.
Inštaláciu musí vykonať kvalifikovaný elektrikár v súlade s platnými elektrotechnickými normami a projektovou dokumentáciou..
Charakteristika B vypína okamžite pri 3–5-násobku menovitého prúdu a je vhodná pre osvetľovacie a zásuvkové obvody. Charakteristika C vypína pri 5–10-násobku a je určená pre obvody s motormi, čerpadlami, klimatizáciami a inými zariadeniami, kde pri zapnutí vzniká krátky prúdový náraz. Použitie nesprávnej charakteristiky môže spôsobiť, že istič bude zbytočne vypínať pri štarte zariadenia, alebo naopak nebude reagovať dostatočne rýchlo pri skrate.
Pre bežné zásuvkové obvody v bytoch a domácnostiach sa odporúča charakteristika B, nie C. Istič C20A je vhodný pre obvody s indukčnou záťažou – motory, čerpadlá, klimatizácie. Správny výber ističa vždy konzultujte s projektantom alebo elektrikárom podľa konkrétneho obvodu a pripojeného zariadenia.
Istič vypol, pretože zaregistroval preťaženie alebo skrat. Pred opätovným zapnutím odpojte zariadenia z obvodu a skontrolujte, či nedošlo k poruche niektorého spotrebiča. Ak istič okamžite vypadne znova po zapnutí, je pravdepodobné, že v obvode pretrváva skrat – v takom prípade privolajte kvalifikovaného elektrikára. Istič sa znova zapína vyklopením páčky do polohy zapnuté.
Istič WN6 1P C20A je jednopólový a zaberá 1 modul (šírka 18 mm) na DIN lište TH35. Je kompatibilný so všetkými štandardnými rozvádzačmi – bytovými, domovými aj priemyselnými.
Istič WN6 1P C20A je určený pre striedavé napätie (AC) 230/400 V. Na AC strane fotovoltickej inštalácie (za striedačom) ho možno použiť. Na jednosmernej (DC) strane solárnych panelov je nutné použiť špeciálne DC ističe, ktoré sú konštruované pre jednosmerný prúd.
Skratová vypínacia schopnosť 6 kA znamená, že istič dokáže bezpečne prerušiť skratový prúd až do hodnoty 6 000 A bez poškodenia. Táto hodnota je štandardnou požiadavkou pre bytové a komerčné inštalácie podľa normy EN 60898-1. Pre priemyselné objekty s vyššími skratovými prúdmi sú potrebné ističe s vyššou vypínacou schopnosťou (10 kA alebo viac).
Dodatočné parametre
| Kategória: | Bezpečnostné spínače a rozvodné dosky |
|---|---|
| Záruka: | 24 mesiacov |
| Hmotnosť: | 0.01 kg |
| EAN: | 5900378908494 |
| Certifikácia: | CE |
| Frekvencia: | 50/60 Hz |
| Menovité napätie: | 230/400 V AC |
| Menovitý prúd: | 20 A |
| Norma: | EN 60898-1 |
| Počet pólov: | 1 |
| ? Produkt: | Jednopólový istič (nadprúdový vypínač) |
| Charakteristika vypínania: | C (5–10× In) |
| Montáž: | DIN lišta TH35 (EN 50022) |
| Napätie izolácie Ui: | 500 V |
| Napätie udarovej odolnosti Uimp: | 6 000 V |
| Skratová vypínacia schopnosť: | 6 kA |
| Stupeň krytia: | IP20 |
| Šírka (počet modulov): | 1 modul (18 mm) |
