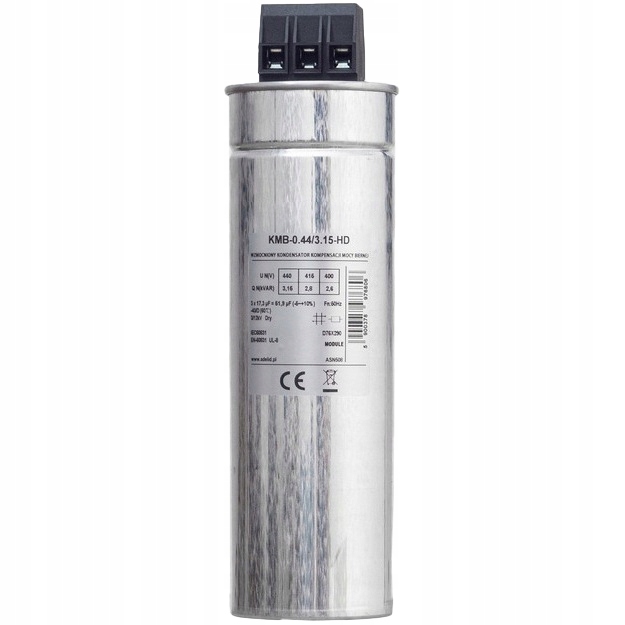

Kompenzačný kondenzátor 3,15 kVAr 440 V MKP Heavy Duty | trojfázový

Podrobný popis

Čo je kompenzačný kondenzátor a prečo ho potrebujete?

Kompenzačný kondenzátor slúži na kompenzáciu jalového výkonu v trojfázových elektrických sieťach nízkeho napätia. Jalový výkon je nevyhnutnou súčasťou prevádzky motorov, transformátorov, osvetľovacích systémov a ďalších indukčných záťaží – nepremieňa sa na užitočnú prácu, ale zbytočne zaťažuje vodiče, transformátory a rozvádzače. Tým spôsobuje vyššie straty, predčasné opotrebenie zariadení a penalizačné poplatky od distribútorov elektrickej energie.

Inštaláciou kompenzačného kondenzátora sa jalový výkon dodáva priamo z kondenzátora, nie zo siete. Výsledkom je vyšší účinník (cos φ), nižšie zaťaženie siete, nižšie straty v kábloch a transformátoroch a úspora nákladov za elektrickú energiu.

Kondenzátor je určený pre priemyselné podniky, výrobné prevádzky, komerčné objekty a všade tam, kde sú prevádzkované výkonné indukčné záťaže – elektromotory, čerpadlá, kompresory, zváranie, frekvenčné meniče. Prevedenie Heavy Duty je špeciálne vhodné pre siete so zvýšeným obsahom harmonických, kde by bežný kondenzátor bol nadmerne namáhaný a mal kratšiu životnosť.

Čo znamená Heavy Duty (HD)?

Štandardné kompenzačné kondenzátory sú dimenzované pre ideálne sínusové napätie. V reálnych priemyselných sieťach sa však vyskytujú harmonické zložky – skreslenie napätia a prúdu spôsobené frekvenčnými meničmi, svetelnými zdrojmi a inými nelineárnymi záťažami. Harmonické kondenzátor dodatočne zaťažujú a skracujú jeho životnosť.

Kondenzátory v prevedení Heavy Duty sú konštruované s väčšou rezervou – vydržia vyššie napäťové a prúdové preťaženie, vyššie teploty a dlhšiu dobu prevádzky v náročných podmienkach. Deklarované hodnoty výrazne prevyšujú požiadavky normy IEC 60831. Záručná doba je predĺžená na 7 rokov.

Samoregenerácia – kľúčová vlastnosť MKP kondenzátorov

Kondenzátor využíva technológiu MKP (metalizovaný polypropylén). Pri lokálnom prerazení dielektrika vplyvom elektrického poľa dôjde k odpareniu tenkej kovovej vrstvy v mieste poruchy – tým sa defekt izoluje a kondenzátor zostáva naďalej funkčný. Tento proces sa nazýva samoregenerácia a je kľúčovou výhodou MKP kondenzátorov oproti starším typom s fóliovým dielektrikom.

Bezpečnostné prvky

Kondenzátor je vybavený pretlakovým odpojovačom, ktorý ho bezpečne odpojí od siete na konci jeho životnosti alebo pri mimoriadnom preťažení – bez výbuchu alebo požiaru. Plnenie plynom N2 (dusík) zabraňuje oxidácii vnútorných komponentov a predlžuje životnosť. Hliníkový valcový plášť poskytuje mechanickú odolnosť a dobré odvodu tepla.

Inštalácia a použitie

Kondenzátor je určený pre montáž do kompenzačných rozvádzačov – fixných alebo automaticky regulovaných. Pripája sa cez svorkovnicu IP20 so šiestimi vývodmi (trojuholníkové zapojenie Δ). Minimálna vzdialenosť medzi kondenzátormi v rozvádzači by mala byť aspoň 20 mm pre dostatočné chladenie. Inštaláciu musí vykonať kvalifikovaný elektrikár alebo projektant elektrickej inštalácie.

Dôležité upozornenie: Pred manipuláciou s kondenzátorom je nutné počkať minimálne 1 minútu po odpojení od siete, kým sa kondenzátor vybije cez vstavané vybíjacie odpory na bezpečnú hodnotu napätia.
