4-pólový prúdový chránič (rozdielnkový vypínač) typ AC | 40A | 30mA | 6kA
Kód: WR6 40/4/30
Súvisiaci tovar
Podrobný popis
Čo je prúdový chránič a prečo ho potrebujete?
Prúdový chránič (RCD – Residual Current Device) WR6 40/4/30 je ochranný prístroj, ktorý nepretržite sleduje rozdiel prúdov medzi fázovými vodičmi a nulovým vodičom. Akonáhle zistí unikajúci prúd – napríklad pri poruche spotrebiča alebo dotyku osoby so živou časťou – okamžite vypne napájanie a predíde tak vážnemu úrazu alebo požiaru.
Na rozdiel od ističa, ktorý chráni pred skratom a preťažením, prúdový chránič chráni predovšetkým osoby a majetok pred nebezpečnými poruchovými prúdmi. Oba prístroje sa v rozvádzači navzájom dopĺňajú a spoločne tvoria komplexnú ochranu elektrickej inštalácie.
Pre koho je tento prúdový chránič určený?
Chránič WR6 40/4/30 je určený pre trojfázové elektrické inštalácie v bytových domoch, rodinných domoch, kancelárskych budovách aj priemyselných objektoch. Je vhodný ako hlavný prúdový chránič pre celý rozvádzač alebo ako skupinová ochrana pre niekoľko obvodov naraz. Využijú ho elektrikári a projektanti pri novostavbách aj rekonštrukciách elektroinštalácií.
Čo znamená citlivosť 30 mA?
Citlivosť prúdového chrániča udáva, pri akom poruchovom prúde prístroj vypne. Hodnota 30 mA je považovaná za bezpečnú hranicu pre ľudský organizmus – prúd nižší ako 30 mA spravidla nespôsobí smrteľné zranenie. Chránič s citlivosťou 30 mA je povinný v mnohých typoch priestorov podľa platných elektrotechnických noriem – napríklad pre zásuvkové obvody v kúpeľniach, vonkajšie obvody alebo obvody v priestoroch s mokrým prostredím.
Čo znamená typ AC?
Typ AC reaguje na striedavé sinusové reziduálne prúdy. Je vhodný pre štandardné trojfázové obvody bez frekvenčných meničov, motorových pohonov alebo spotrebičov s elektronickými napájacími zdrojmi. Pre obvody s elektronikou (práčky, umývačky, frekvenčné meniče) sa odporúča typ A, ktorý deteguje aj pulzujúce jednosmerné reziduálne prúdy.
Typické použitia prúdového chrániča 4P 40A
- Hlavná ochrana trojfázového domového rozvádzača
- Skupinová ochrana pre viacero zásuvkových alebo svetelných obvodov
- Ochrana trojfázových spotrebičov – motorov, čerpadiel, klimatizácií
- Povinná ochrana obvodov v kúpeľniach, vonkajších priestoroch a vlhkých miestnostiach
- Ochrana pred poruchovými prúdmi v administratívnych a komerčných budovách
Inštalácia a kompatibilita

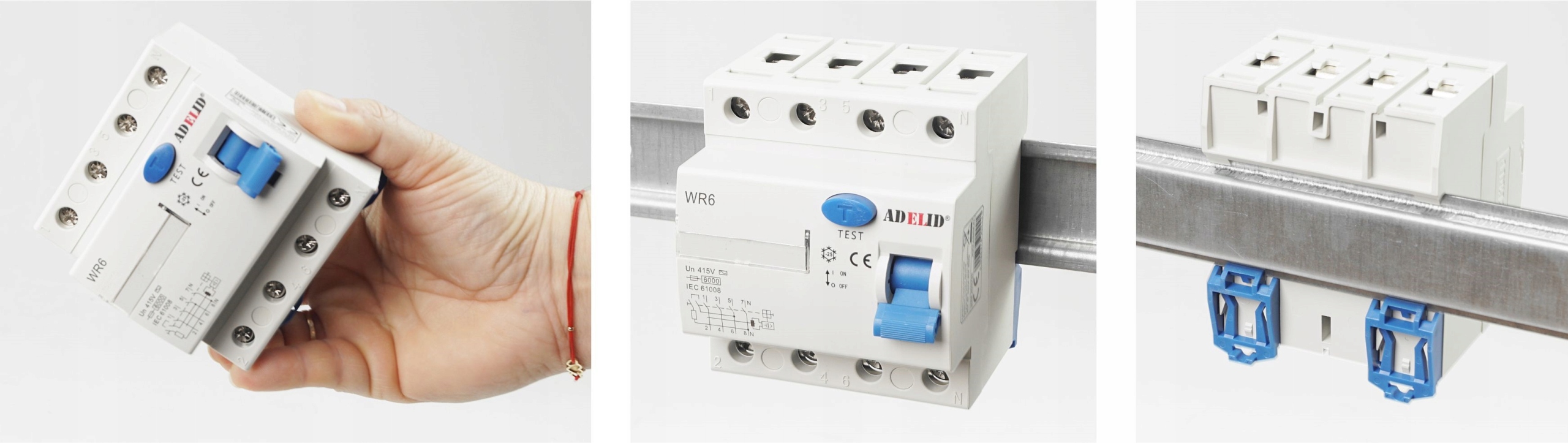

Chránič sa montuje na štandardnú DIN lištu TH35 podľa normy EN 50022. Zaberá 4 moduly (šírka 72 mm), čo je štandardný rozmer pre 4-pólové prístroje. Je kompatibilný so všetkými bežnými rozvádzačmi – vrátane série RM-NT od ADELID.
Inštaláciu musí vykonať kvalifikovaný elektrikár v súlade s platnými elektrotechnickými normami. Prúdový chránič sa zapája v sérii s ističmi, ktoré chránia jednotlivé obvody.
Istič chráni elektrickú inštaláciu pred preťažením a skratom – vypne pri nadmernom prúde v obvode. Prúdový chránič chráni osoby a majetok pred poruchovými prúdmi – vypne pri najmenšom úniku prúdu mimo obvod (napr. cez telo človeka alebo pri poruche izolácie). Oba prístroje sa v rozvádzači navzájom dopĺňajú a spoločne tvoria komplexnú ochranu.
Ak prúdový chránič opakovane vypína, signalizuje to prítomnosť unikajúceho prúdu v obvode. Príčinou môže byť poškodená izolácia kábla, chybný spotrebič alebo vlhkosť v inštalácii. V takom prípade neodkladne privolajte kvalifikovaného elektrikára – opakovane zapínať chránič bez zistenia príčiny je nebezpečné.
Typ AC reaguje iba na striedavé sinusové reziduálne prúdy – je vhodný pre štandardné obvody bez elektroniky. Typ A deteguje navyše aj pulzujúce jednosmerné reziduálne prúdy, ktoré vznikajú v obvodoch s elektronikou (práčky, umývačky, nabíjačky, frekvenčné meniče). Pre moderné domácnosti sa čoraz viac odporúča typ A.
Áno, v mnohých prípadoch je prúdový chránič povinný zo zákona podľa normy STN 33 2000. Povinne sa inštaluje pre zásuvkové obvody do 20 A, obvody v kúpeľniach, vonkajšie obvody, obvody v mokrých priestoroch a ďalšie rizikové miesta. Konkrétne požiadavky závisia od typu priestoru a platnej projektovej dokumentácie – vždy konzultujte s elektrikárom.

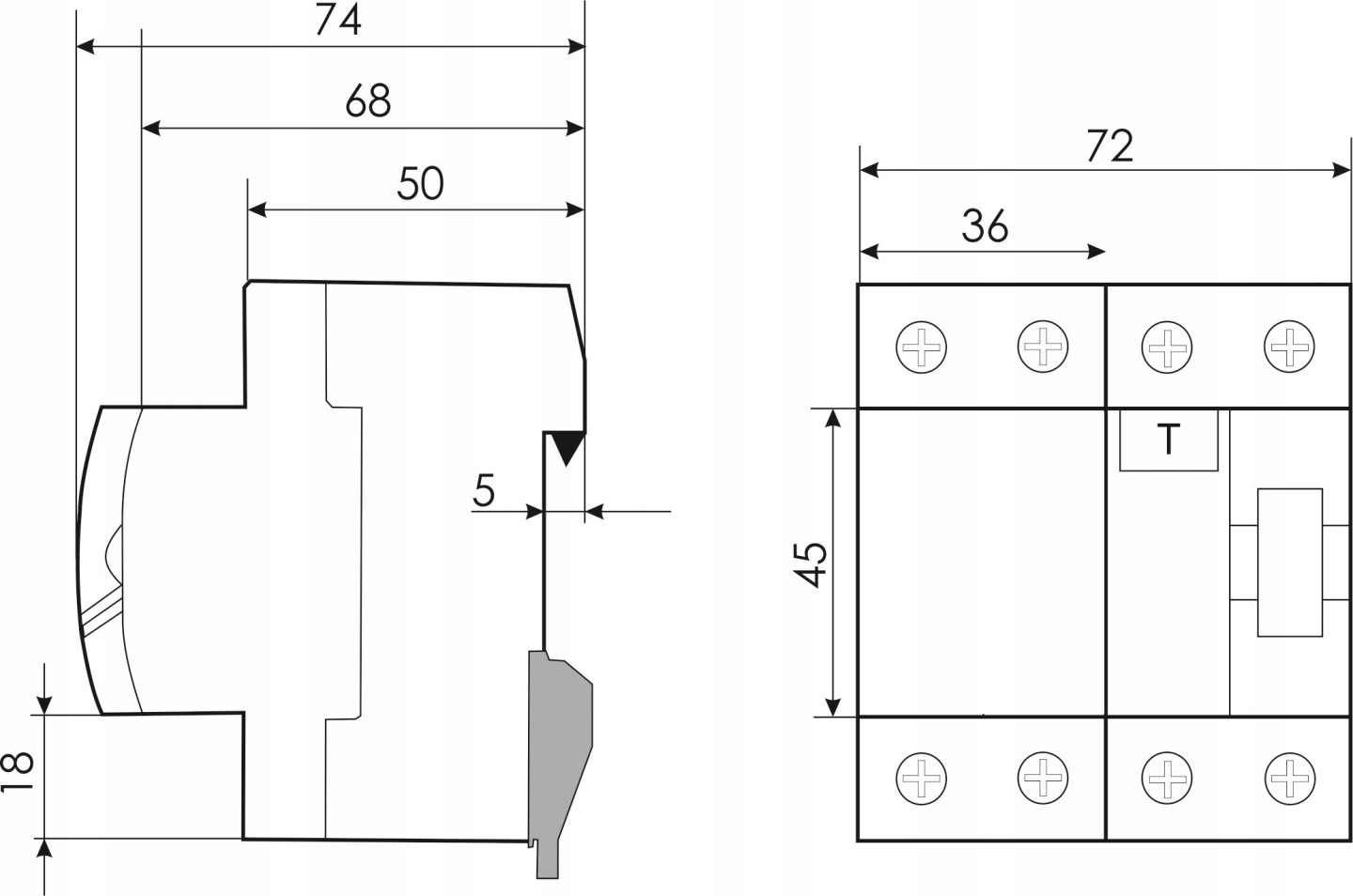

Chránič WR6 40/4/30 je 4-pólový a zaberá 4 moduly (šírka 72 mm) na DIN lište TH35. Pri plánovaní rozvádzača je potrebné počítať s dostatočným počtom voľných modulov – napríklad v rozvádzači RM-NT-06T (6 modulov) by chránič zaberá 4 z celkových 6 modulov.
Každý prúdový chránič je vybavený testovacím tlačidlom (TEST). Stlačením tohto tlačidla pri zapnutom chrániči simulujete poruchový prúd – chránič musí okamžite vypnúť. Ak nevypne, je poškodený a je potrebná výmena. Odporúčame testovanie vykonávať pravidelne, minimálne raz za 6 mesiacov.
Dodatočné parametre
| Kategória: | Bezpečnostné spínače a rozvodné dosky |
|---|---|
| Záruka: | 24 mesiacov |
| Hmotnosť: | 0.1 kg |
| EAN: | 5900378904458 |
| Certifikácia: | CE |
| Frekvencia: | 50/60 Hz |
| Typ: | AC |
| Menovité napätie: | 230/400 V AC |
| Menovitý prúd: | 40 A |
| Norma: | EN 61008-1 |
| Počet pólov: | 4 |
| ? Produkt: | Prúdový chránič (RCD) |
| Citlivosť (reziduálny prúd): | 30 mA |
| Menovitá vypínacia schopnosť: | 6 kA |
| Montáž: | DIN lišta TH35 (EN 50022) |
| Šírka (počet modulov): | 4 moduly (72 mm) |
