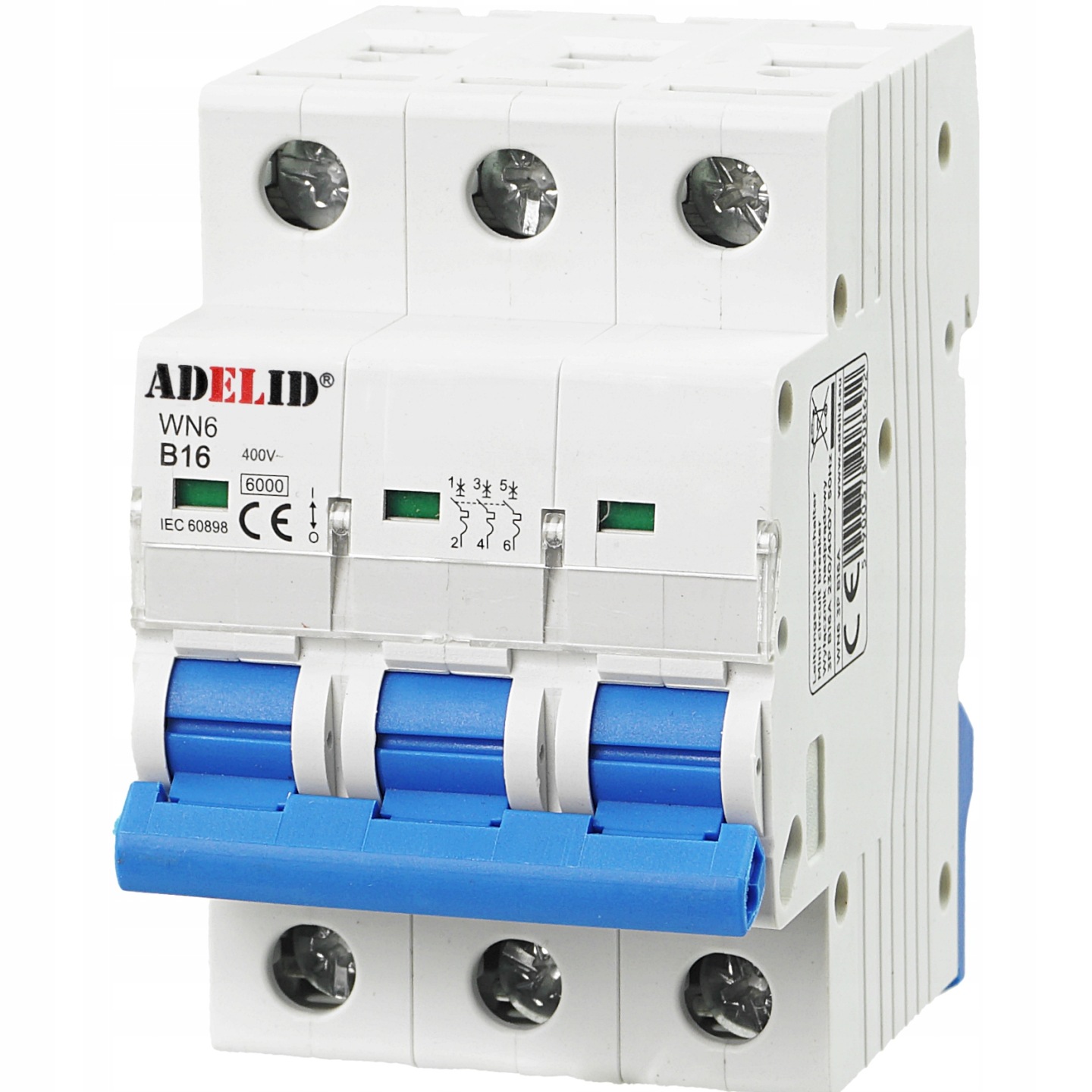

Trojpólový istič 6 kA charakteristika B 16 A
Kód: WN6 3P B16A
Súvisiaci tovar
Podrobný popis
Čo je trojpólový istič a na čo slúži?
Istič WN6 3P B16A je trojpólový nadprúdový vypínač určený na ochranu trojfázových elektrických obvodov pred skratom a preťažením. Automaticky preruší všetky tri fázy súčasne v momente, keď prúd prekročí bezpečnú hodnotu – čím chráni vodiče, spotrebiče aj celú inštaláciu pred poškodením alebo vznikom požiaru.
Trojpólové prevedenie je kľúčové pri trojfázových obvodoch – ak by vypol len jednu fázu, spotrebič by ďalej bežal na dvoch fázach a mohol by sa poškodiť. Istič WN6 3P B16A vypne všetky tri fázy naraz a zabezpečí tak úplné odpojenie obvodu.
Pre koho je tento istič určený?
Istič WN6 3P B16A je určený pre trojfázové elektrické inštalácie v bytových domoch, rodinných domoch, kancelárskych budovách aj priemyselných objektoch. Využijú ho elektrikári a projektanti pri osadzovaní rozvádzačov všade tam, kde je potrebné chrániť trojfázové obvody s menovitým prúdom 16 A.
Čo znamená charakteristika B?
Charakteristika vypínania určuje, pri akom násobku menovitého prúdu istič okamžite vypne. Charakteristika B reaguje pri 3 až 5-násobku menovitého prúdu (3–5× In) a je určená pre obvody, kde pri zapnutí nevzniká výrazný prúdový náraz – napríklad osvetľovacie obvody, zásuvkové okruhy a obvody s odporovými záťažami. Vďaka citlivejšiemu vypínaniu poskytuje vyššiu ochranu vodičov a spotrebičov.
Pre porovnanie – charakteristika C (5–10× In) je vhodná pre obvody s motormi, čerpadlami a inými indukčnými záťažami, kde pri zapnutí vzniká krátky prúdový náraz.
Typické použitie ističa
- Trojfázové zásuvkové okruhy v dielňach a garážach
- Ochrana trojfázového rozvádzača pre menšie objekty
- Trojfázové osvetľovacie obvody v priemyselných halách
- Ochrana trojfázových odporových záťaží – ohrievačov, pecí, sušičiek
- Hlavný vypínač pre menšie trojfázové rozvádzače
Inštalácia a kompatibilita

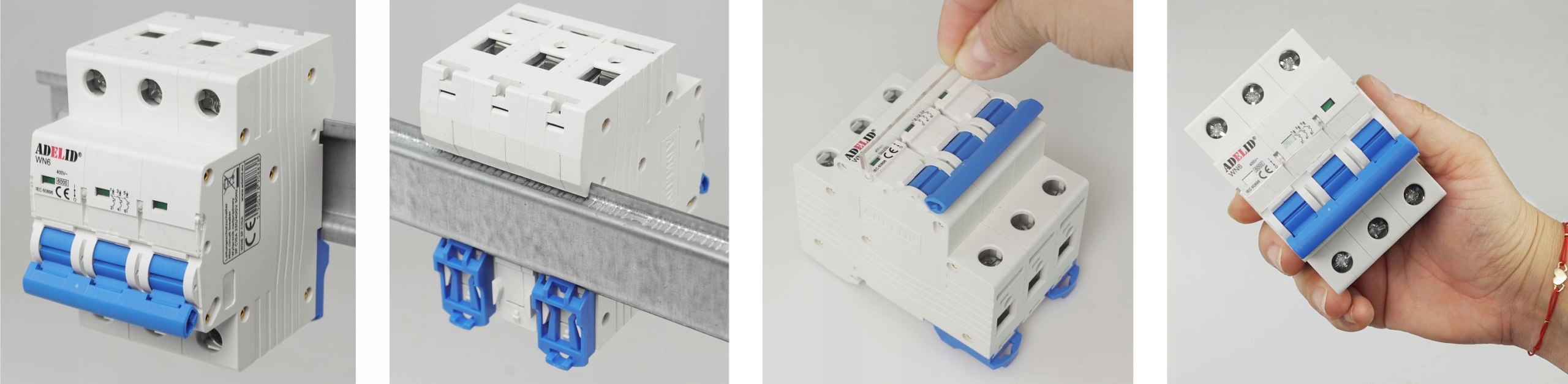

Istič sa montuje na štandardnú DIN lištu TH35 podľa normy EN 50022. Zaberá 3 moduly (šírka 54 mm), čo je štandardný rozmer pre trojpólové prístroje. Je kompatibilný so všetkými bežnými rozvádzačmi.
Inštaláciu musí vykonať kvalifikovaný elektrikár v súlade s platnými elektrotechnickými normami a projektovou dokumentáciou.
Pri trojfázových obvodoch je nevyhnutné vypnúť všetky tri fázy súčasne. Ak by vypol len jeden pól, spotrebič by ďalej bežal na dvoch fázach – čo môže spôsobiť jeho poškodenie alebo vznik požiaru. Trojpólový istič WN6 3P B16A odpojí všetky tri fázy naraz a zabezpečí úplné a bezpečné vypnutie obvodu.
Charakteristika B vypína okamžite pri 3–5-násobku menovitého prúdu – je citlivejšia a vhodná pre osvetľovacie a zásuvkové obvody bez indukčnej záťaže. Charakteristika C vypína pri 5–10-násobku a je určená pre obvody s motormi, čerpadlami a klimatizáciami, kde pri zapnutí vzniká krátky prúdový náraz. Použitie nesprávnej charakteristiky môže spôsobiť zbytočné vypínanie alebo nedostatočnú ochranu.
Istič WN6 3P B16A je trojpólový a zaberá 3 moduly (šírka 54 mm) na DIN lište TH35. Pri plánovaní rozvádzača je potrebné s tým počítať – napríklad do rozvádzača RM-NT-06T (6 modulov) sa zmestia dva trojpólové ističe, alebo jeden trojpólový istič a tri jednopólové.
Istič vypol, pretože zaregistroval preťaženie alebo skrat v niektorej z fáz. Pred opätovným zapnutím odpojte zariadenia z obvodu a skontrolujte, či nedošlo k poruche niektorého spotrebiča. Ak istič okamžite vypadne znova po zapnutí, v obvode pravdepodobne pretrváva skrat – privolajte kvalifikovaného elektrikára. Istič sa znova zapína vyklopením páčky do polohy zapnuté.
Áno. Istič WN6 3P B16A sa montuje na štandardnú DIN lištu TH35 podľa normy EN 50022, ktorú používajú rozvádzače všetkých bežných výrobcov – ADELID, ABB, Eaton, Schneider Electric, Hager a ďalší. Je teda kompatibilný s akýmkoľvek rozvádzačom so štandardnou DIN lištou.
Inštaláciu ističa do rozvádzača musí vykonať kvalifikovaný elektrikár v súlade s platnými elektrotechnickými normami. Neodborný zásah do elektrickej inštalácie je nebezpečný, môže spôsobiť úraz elektrickým prúdom alebo požiar a má právne dôsledky.
Dodatočné parametre
| Kategória: | Bezpečnostné spínače a rozvodné dosky |
|---|---|
| Záruka: | 24 mesiacov |
| Hmotnosť: | 0.1 kg |
| EAN: | 5900378908692 |
| Certifikácia: | CE |
| Frekvencia: | 50/60 Hz |
| Menovité napätie: | 230/400 V AC |
| Menovitý prúd: | 16 A |
| Norma: | EN 60898-1 |
| Počet pólov: | 3 |
| ? Produkt: | Trojpólový istič (nadprúdový vypínač) |
| Charakteristika vypínania: | B (3–5× In) |
| Montáž: | DIN lišta TH35 (EN 50022) |
| Skratová vypínacia schopnosť: | 6 kA |
| Stupeň krytia: | IP20 |
| Šírka (počet modulov): | 3 moduly (54 mm) |
