Nástenný fotovoltický rozvádzač | 1 riadok | 1 reťazec

Podrobný popis

Sada obsahuje:

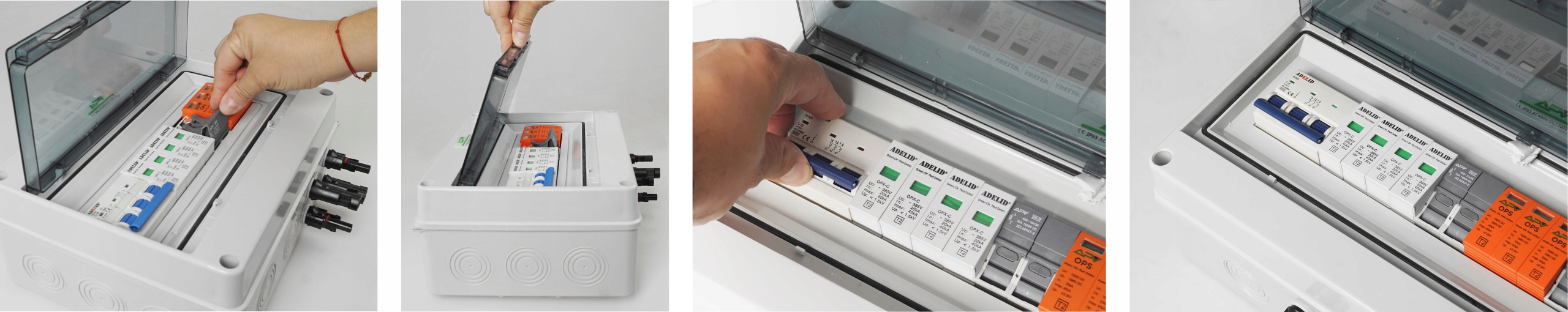

- 1x  Tesné prisadené puzdro | 12 modulov | s priehľadnými dvierkami a lištou N+PE, lišta TH35
- 1x  APV zvodič prepätia, 3P trieda C [T2], 1000V DC, 32A
- 1x  poistkový spínač APV 2P 10x38 1000V DC, s dvoma poistkovými vložkami
- 1x  prepäťová ochrana OPX 4P, trieda C
- 1x  istič WN6 3P, "C" 16A
- 2x  káblová vývodka PG 11 pre kábel 5-10 mm
- 2x  káblová vývodka PG 16, pre kábel 10-14 mm
- 2x  konektor MC4
- 4x gumená čiapočka

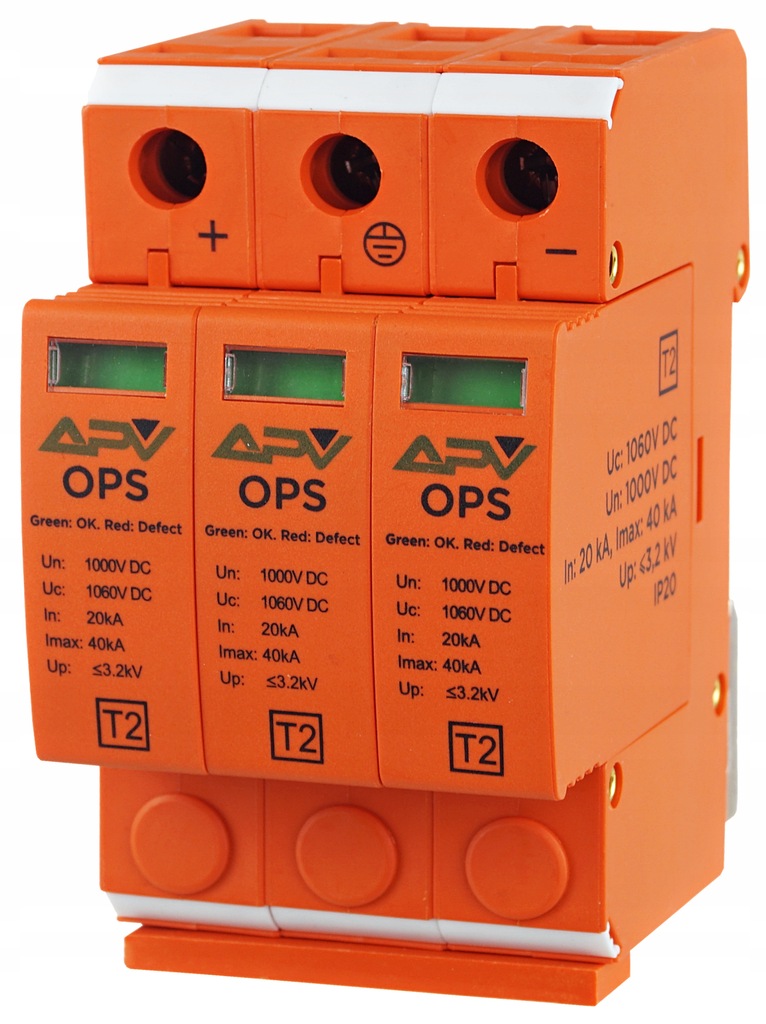

Charakteristika zvodičov prepätia APV 3P triedy C [T2] 1000V DC 32A.

Prepäťové ochrany T2 sa používajú  na ochranu fotovoltických inštalácií typu TN, TT, proti indukovaným napätiam, spínacím napätiam a vplyvom atmosférických faktorov. Sú vybavené vizuálnym indikátorom prevádzky (zelená - ochrana, červená - žiadna ochrana).
Obmedzovače majú vlastnosti, ktoré uľahčujú ich inštaláciu a obsluhu.

Technické dáta:

-  Trieda ochrany: T2
-  Počet polí: 3
-  Požadovaná ochrana: 32A
-  Menovité napätie Un: 1000V DC
-  Konštantné prevádzkové napätie Uc: 1060V DC
-  Testovací prúd In: 20kA
-  MAX prúd Imax: 40kA
-  Nahor: <3.2 kV
-  Prevádzková teplota okolia: -30/+50°C
-  Prípojky max: 35 mm2
-  Rozmery: 54x94x62 mm
-  Montáž: 35 mm lišta
-  Tesnosť: IP20
-  Certifikát CE

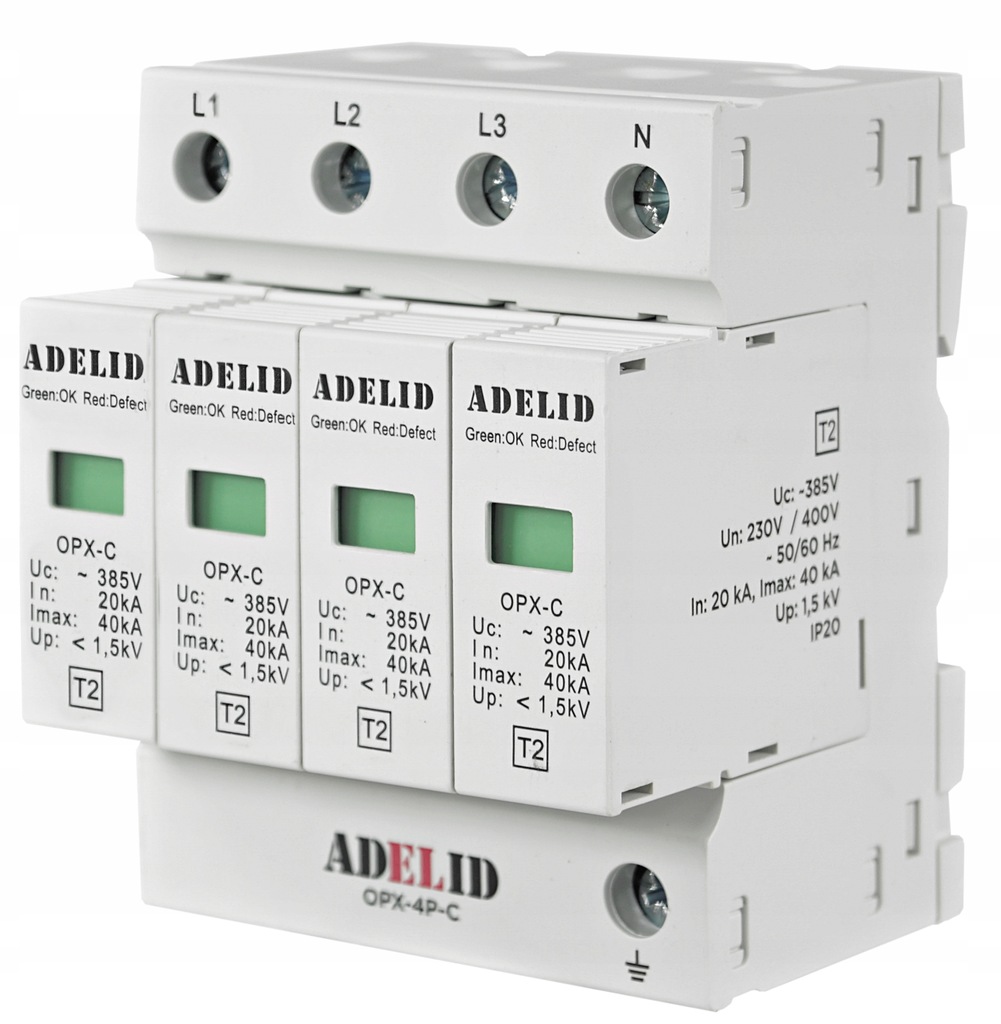

Charakteristika 4-pólového, 3-fázového prepäťového chrániča triedy C.

Zvodič prepätia, bleskoistka a zvodič prepätia je zariadenie určené na ochranu elektrických zariadení pred prechodnými prepätiami, obmedzujúce trvanie a frekvenciu následného prúdu.
Prepätia môžu vzniknúť napríklad pri zapnutí alebo vypnutí nezaťaženého vzdušného vedenia alebo pri údere blesku do vzdušného vedenia, môžu spôsobiť zničenie izolácie a iných sieťových prvkov.

Technické dáta:

-  Trieda ochrany: C (II)
-  Počet polí: 4
-  Testovací prúd In: 20kA
-  MAX prúd Imax: 40kA
-  Uc: 385V
-  Hore: <1.2 kV
-  Certifikát CE

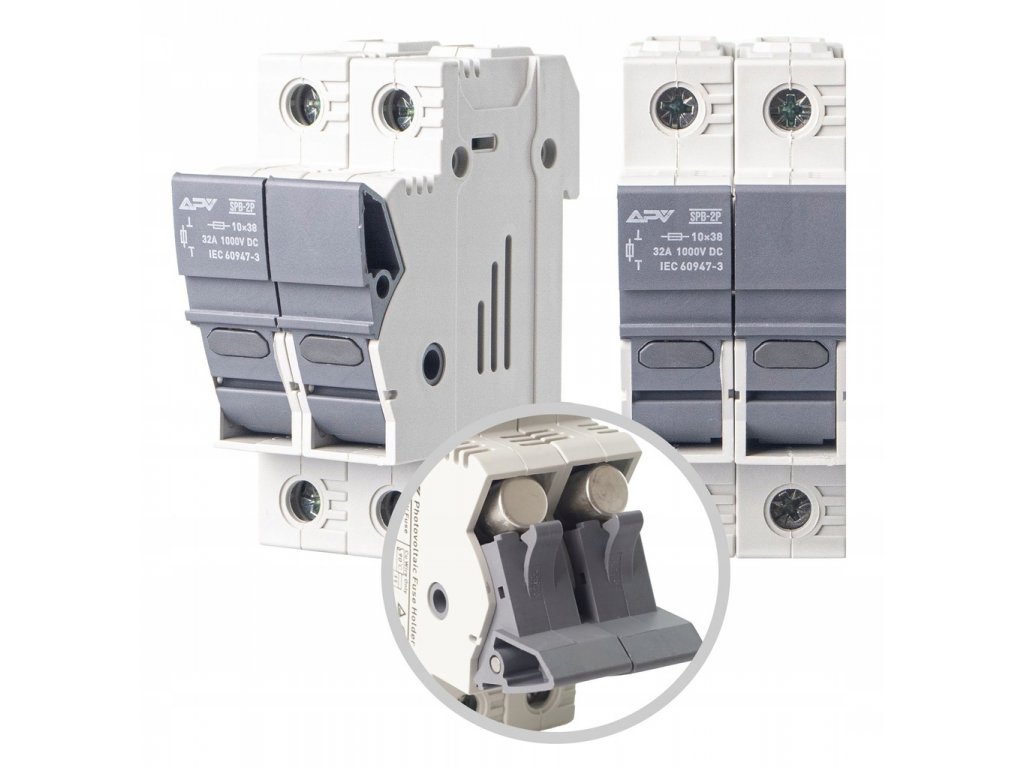

Charakteristika poistkového spínača 2P 10x38 1000V DC.

Poistkový spodok vybavený dvoma poistkovými vložkami gPV. Na použitie vo fotovoltických systémoch.

Technické dáta:

-  Počet polí: 2
-  Rozmer poistkovej vložky: 10.3 x 38 mm
-  Maximálny prúd: 32A
-  Maximálne prevádzkové napätie: 1000V
-  Typ napätia: DC
-  Frekvencia: 50/60 Hz
-  Prevádzková teplota: -25 až 50°C
-  Rozmery: 36x78x60 mm
-  Montáž: 35 mm lišta
-  Tesnosť: IP20
-  Certifikát CE

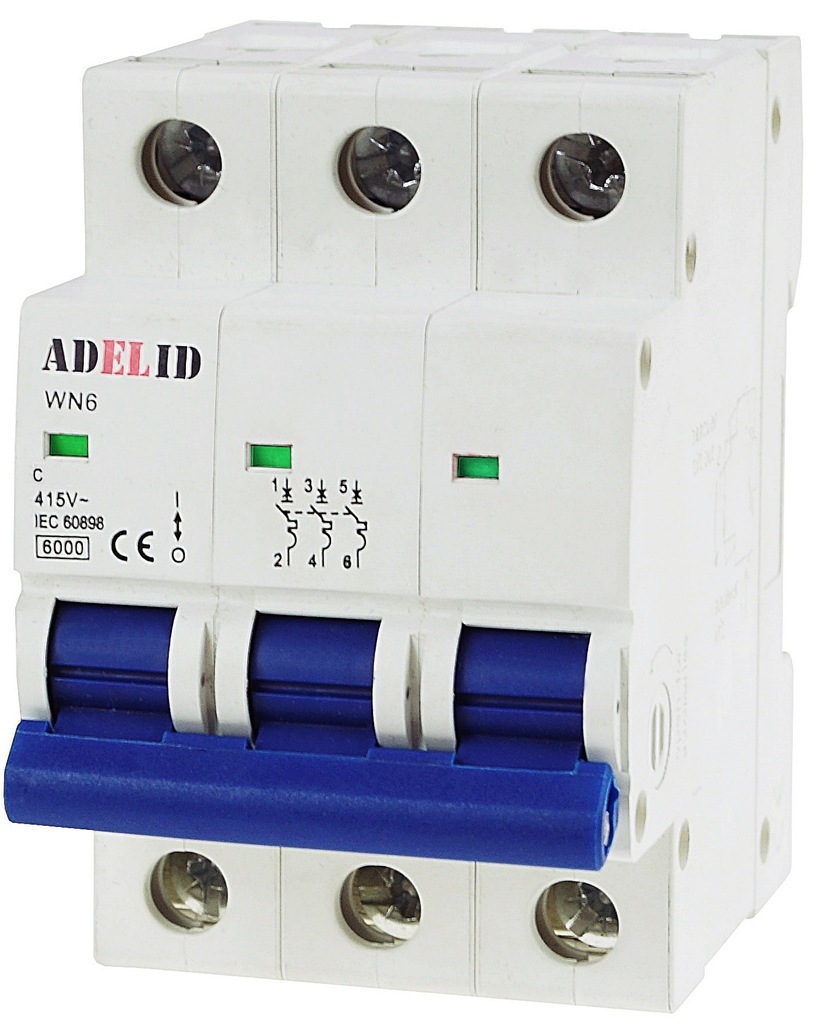

Charakteristika nadprúdového ističa, 3-pólový "C" 16A.

Funkcie:
-  Ochrana obvodov proti prúdom vznikajúcim pri preťažení
-  Ochrana obvodu proti skratu
-  Odpája sa

Technické dáta:

-  Menovité napätie: 230/400V AC
-  Menovitá frekvencia: 50/60 Hz
-  Vypínacia charakteristika: C
-  Menovitý prúd: 16A
-  Počet modulov: 3
-  Menovitá skratová vypínacia schopnosť: 6kA
- Certifikát CE
