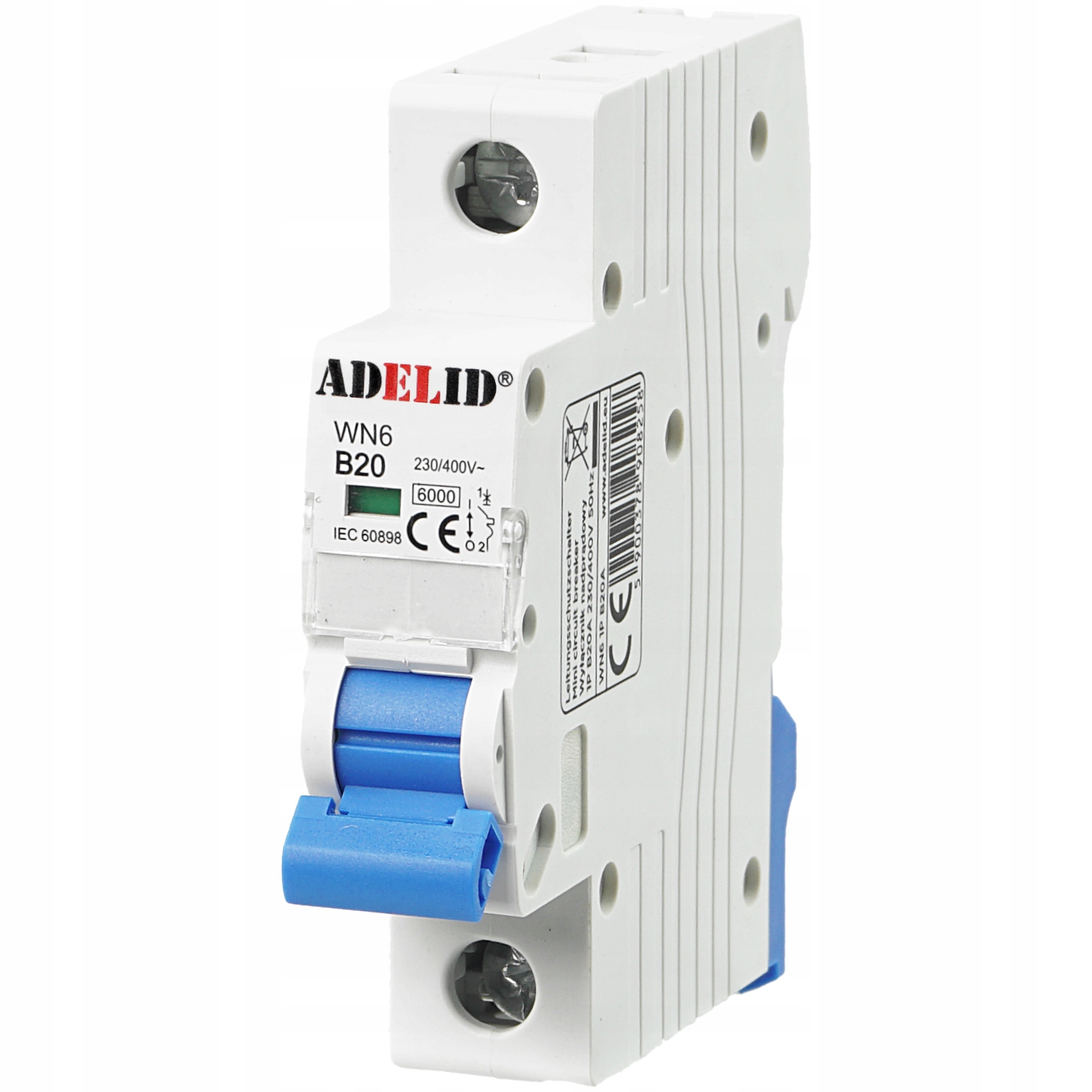

Jednopólový istič 6 kA charakteristika B | 20 A
Kód: WN6 1P B20A
Súvisiaci tovar
Podrobný popis
Čo je istič a na čo slúži?
Istič WN6 1P B20A je jednopólový nadprúdový vypínač určený na ochranu elektrických obvodov pred skratom a preťažením. Automaticky preruší elektrický obvod v momente, keď prúd prekročí bezpečnú hodnotu – čím chráni vodiče, spotrebiče aj celú inštaláciu pred poškodením alebo vznikom požiaru.
Na rozdiel od jednorazových poistiek sa istič po vypnutí jednoducho znova zapne – stačí vyklopiť páčku do polohy zapnuté. Žiadna výmena, žiadne náhradné diely.
Čo znamená charakteristika B?
Charakteristika vypínania určuje, pri akom násobku menovitého prúdu istič okamžite vypne. Charakteristika B reaguje pri 3 až 5-násobku menovitého prúdu (3–5× In) a je určená pre obvody, kde pri zapnutí nevzniká výrazný prúdový náraz – napríklad osvetľovacie obvody, zásuvkové okruhy a obvody s odporovými záťažami. Vďaka citlivejšiemu vypínaniu poskytuje vyššiu ochranu vodičov a spotrebičov.
Pre porovnanie – charakteristika C (5–10× In) je vhodná pre obvody s motormi, čerpadlami a klimatizáciami, kde pri zapnutí vzniká krátky prúdový náraz. Ak si nie ste istí, ktorú charakteristiku zvoliť, vždy konzultujte s elektrikárom.
Pre koho je tento istič určený?
Istič WN6 1P B20A ocenia elektrikári a projektanti pri osadzovaní rozvádzačov v bytoch, rodinných domoch a kancelárskych budovách. Hodí sa všade tam, kde je potrebné chrániť jednofázové osvetľovacie alebo zásuvkové obvody s menovitým prúdom 20 A – napríklad okruhy pre kuchynské spotrebiče, práčky alebo klimatizácie bez frekvenčného meniča.
Typické použitie ističa B20A
- Zásuvkové okruhy v bytoch a rodinných domoch
- Ochrana obvodov pre práčky, umývačky a elektrické rúry
- Osvetľovacie obvody v komerčných a administratívnych priestoroch
- Ochrana obvodov pre elektrické ohrievače a odporové záťaže
- Náhrada za jednorazové poistky v starších inštaláciách
Inštalácia a kompatibilita

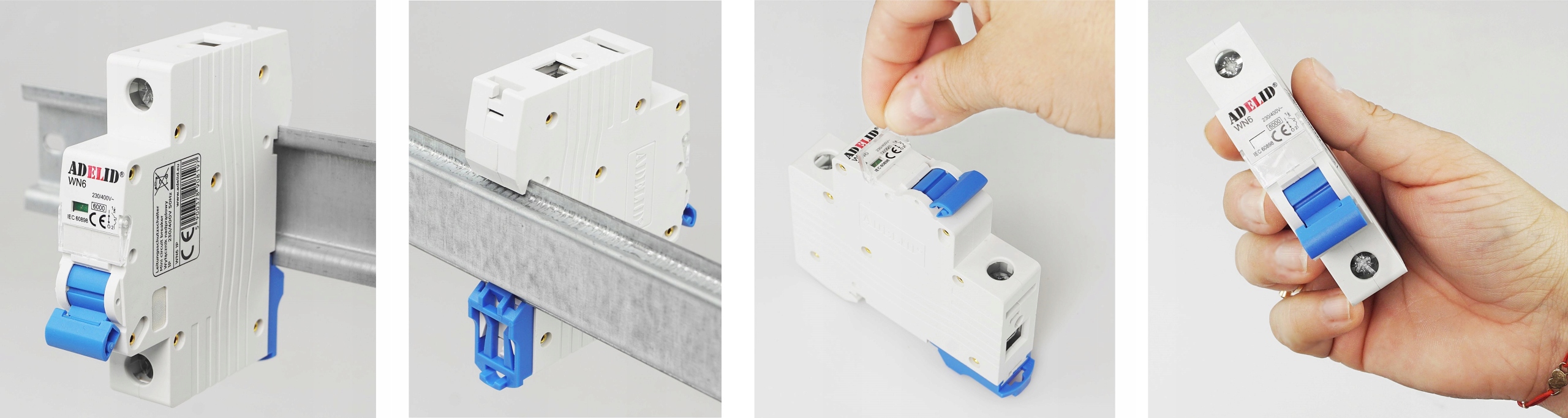

Istič sa montuje na štandardnú DIN lištu TH35 podľa normy EN 50022. Zaberá 1 modul (šírka 18 mm) a je kompatibilný so všetkými bežnými rozvádzačmi. Inštaláciu musí vykonať kvalifikovaný elektrikár v súlade s platnými elektrotechnickými normami.
Charakteristika B vypína okamžite pri 3–5-násobku menovitého prúdu – je citlivejšia a vhodná pre osvetľovacie a zásuvkové obvody bez indukčnej záťaže. Charakteristika C vypína pri 5–10-násobku a je určená pre obvody s motormi, čerpadlami a klimatizáciami, kde pri zapnutí vzniká krátky prúdový náraz. Ak si nie ste istí, ktorú charakteristiku zvoliť, vždy konzultujte s elektrikárom.
Áno. Práčky a umývačky riadu sú odporovo-indukčné záťaže s relatívne nízkym záberovým prúdom, pre ktoré je charakteristika B vhodná. Pri menovitom prúde 20 A istič zvládne aj výkonnejšie modely. Správny výber vždy závisí od konkrétneho spotrebiča a dĺžky vedenia – konzultujte s elektrikárom.
Istič vypol, pretože zaregistroval preťaženie alebo skrat. Pred opätovným zapnutím odpojte zariadenia z obvodu a skontrolujte, či nedošlo k poruche niektorého spotrebiča. Ak istič okamžite vypadne znova po zapnutí, v obvode pravdepodobne pretrváva skrat – privolajte kvalifikovaného elektrikára. Istič sa znova zapína vyklopením páčky do polohy zapnuté.
Istič WN6 1P B20A je jednopólový a zaberá 1 modul (šírka 18 mm) na DIN lište TH35. Do rozvádzača RM-NT-06T (6 modulov) sa zmestí až 6 jednopólových ističov, čo je ideálne pre menšie bytové inštalácie.
Áno. Istič sa montuje na štandardnú DIN lištu TH35 podľa normy EN
Dodatočné parametre
| Kategória: | Bezpečnostné spínače a rozvodné dosky |
|---|---|
| Záruka: | 24 mesiacov |
| Hmotnosť: | 0.01 kg |
| EAN: | 5900378908258 |
| Certifikácia: | CE |
| Frekvencia: | 50/60 Hz |
| Menovité napätie: | 230/400 V AC |
| Menovitý prúd: | 20 A |
| Norma: | EN 60898-1 |
| Počet pólov: | 1 |
| ? Produkt: | Jednopólový istič (nadprúdový vypínač) |
| Charakteristika vypínania: | B (3–5× In) |
| Montáž: | DIN lišta TH35 (EN 50022) |
| Skratová vypínacia schopnosť: | 6 kA |
| Stupeň krytia: | IP20 |
| Šírka (počet modulov): | 1 modul (18 mm) |
