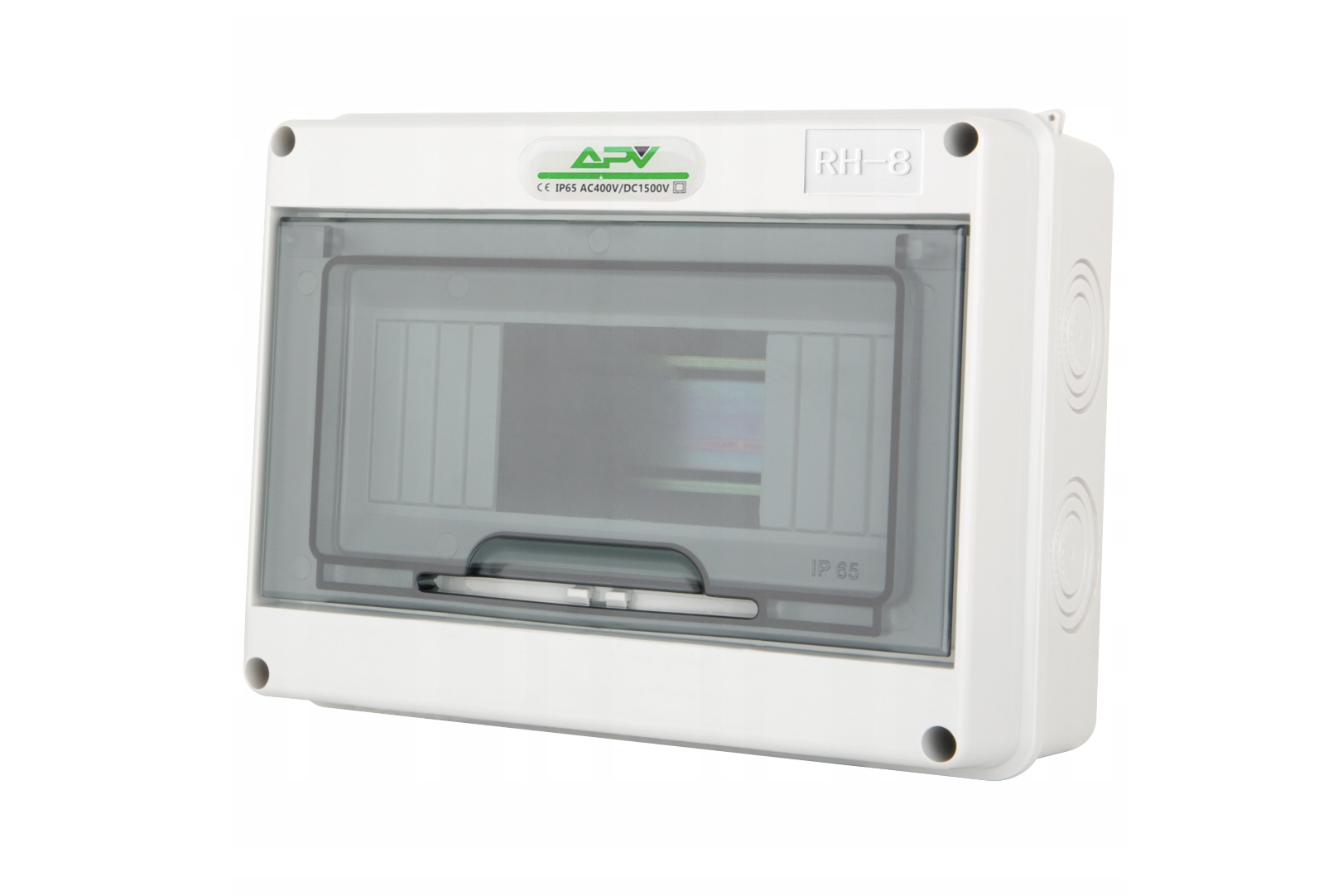

Hermetický povrchový rozvádzač 8M IP65 so svorkami N+PE – TH35
Kód: APV-RH-08
Súvisiaci tovar
Podrobný popis
Čo je hermetický rozvádzač a na čo slúži?
Rozvádzač APV-RH-08 je povrchová (natynková) rozvodná skrinka určená na montáž modulárnej elektroinštalačnej aparatúry – ističov, prúdových chráničov, prepäťových ochrán a ďalších prístrojov – na DIN lištu TH35. Vďaka hermetickému krytiu IP65 ho môžete použiť nielen v suchých interiéroch, ale aj vo vlhkých priestoroch, priemyselných objektoch, v exteriéri alebo pri inštaláciách fotovoltických systémov, kde je vyžadovaná zvýšená ochrana.
Rozvádzač pojme 1 rad s 8 modulmi, čo je ideálna veľkosť napríklad pre menšie domáce alebo záhradné rozvádzače, rozvádzače v garážach, dielňach alebo technických miestnostiach.
Pre koho je tento rozvádzač určený?
Produkt ocenia elektrikári a projektanti hľadajúci spoľahlivú, cenovo dostupnú skrinku pre terénne alebo vonkajšie inštalácie, ale aj domáci majstri a investori realizujúci rekonštrukciu, novostavbu alebo inštaláciu fotovoltiky. Vhodný je všade tam, kde štandardný plastový rozvádzač bez IP krytia nestačí – vlhké pivnice, záhradné domčeky, garáže, farmy, priemyselné haly alebo strešné fotovoltické inštalácie.
Kľúčové vlastnosti a výhody
- IP65 – plná ochrana proti prachu a odolnosť voči prúdu vody zo všetkých smerov
- IK08 – odolnosť nárazom zodpovedajúca úderu 5 J, vhodné aj do priemyselného prostredia
- Bezhalogénový materiál ASA – neobsahuje halogény, nehorí a je odolný voči UV žiareniu – nebledne ani nekoroduje vplyvom slnečného žiarenia
- Priehľadné tónované dvierka – umožňujú vizuálnu kontrolu stavu prístrojov bez otvárania rozvádzača
- Plombovanie – dvierka je možné zapečatiť plombou, čo je požiadavka pri meracích a fakturačných rozvádzačoch alebo pri prenajímaných objektoch
- Vstavané svorky N + PE – nulová a ochranná svorkovnica sú súčasťou dodávky, nie je potrebné dokupovať separate lišty
- Priechodky v bokoch skrinky – uľahčujú zavedenie káblov alebo inštalačných rúrok z ktorejkoľvek strany

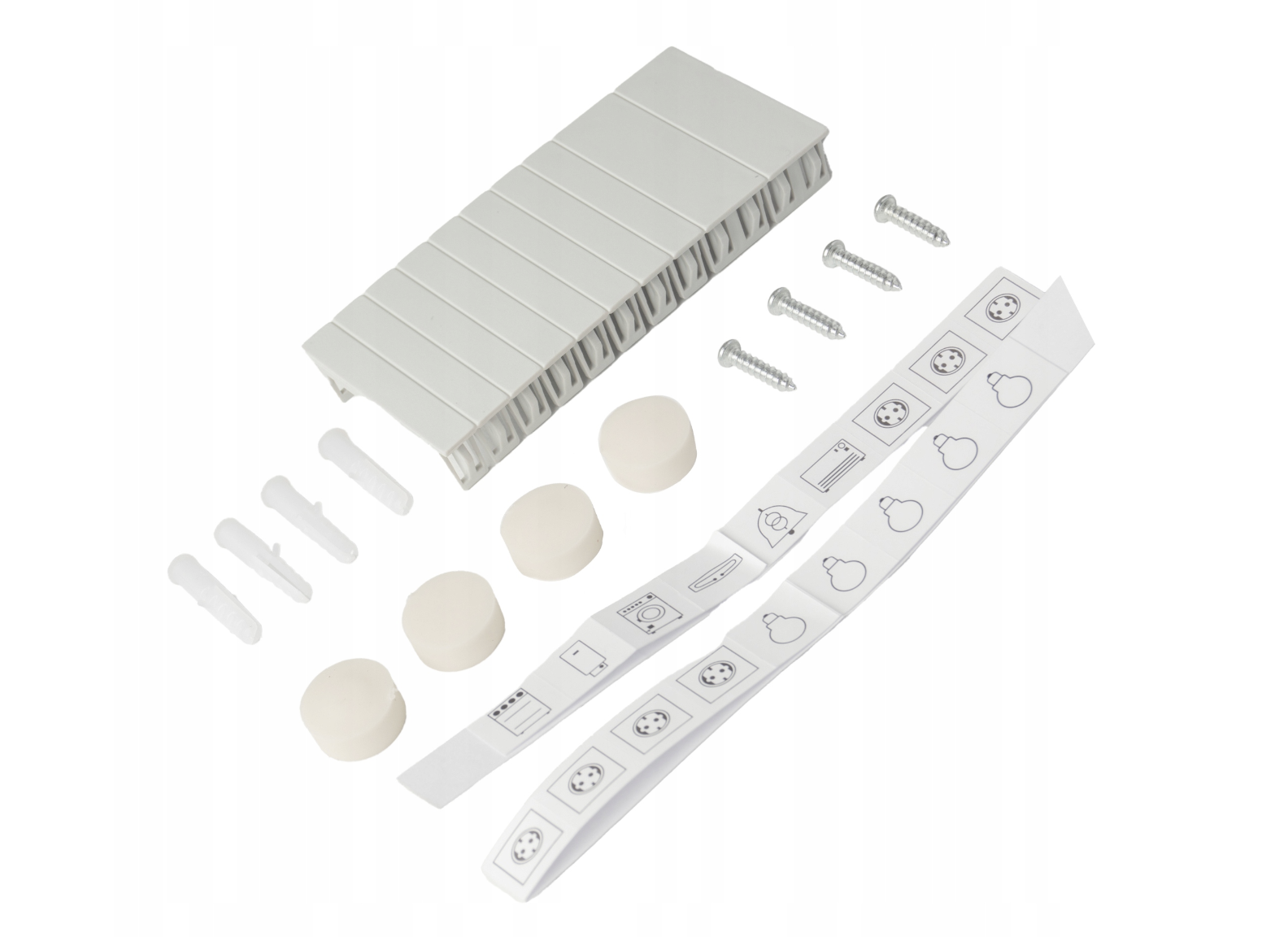

- Montážna sada – súčasťou balenia je všetko potrebné pre nástennú montáž
Použitie vo fotovoltických systémoch
Rozvádzač APV-RH-08 je súčasťou série APV (Adelid Photovoltaic), navrhnutej špeciálne pre potreby fotovoltických inštalácií. Menovité napätie až 1 000 V DC umožňuje priame použitie v jednosmernoboch DC obvodoch solárnych panelov. IP65 krytie a UV odolný materiál ASA zaručujú dlhú životnosť aj pri umiestnení v exteriéri alebo v technických miestnostiach s kolísavými teplotnými podmienkami (-25 °C až +60 °C).
Obsah balenia
Rozvádzač sa dodáva kompletne vybavený: biela povrchová skrinka, priehľadné tónované dvierka, DIN lišta TH35, svorky N + PE a montážna sada pre nástennú inštaláciu.
IP65 je medzinárodná klasifikácia krytia. Prvá číslica 6 znamená úplnú ochranu pred prachom, druhá číslica 5 znamená ochranu pred prúdom vody zo všetkých smerov. Rozvádzač s IP65 môžete použiť v priestoroch s vysokou vlhkosťou, v exteriéri alebo v priemyselnom prostredí, kde by bežný rozvádzač bez krytia neobstál.
Áno. Rozvádzač má menovité napätie izolácie až 1 000 V DC, čo ho robí priamo vhodným pre DC obvody fotovoltických systémov. Zároveň je materiál ASA odolný voči UV žiareniu, takže skrinka nebledne ani nekoroduje pri dlhodobom pôsobení slnečného žiarenia.
Rozvádzač má kapacitu 8 modulov na jednej DIN lište TH35. Štandardný jednopólový istič zaberá 1 modul, dvojpólový 2 moduly, trojpólový 3 moduly. Do tohto rozvádzača sa zmestí napríklad 8 jednopólových ističov, alebo kombinácia rôznych prístrojov s celkovým súčtom 8 modulov.
Áno. IP65 krytie, odolnosť voči UV žiareniu a prevádzková teplota od -25 °C do +60 °C umožňujú použitie v exteriéri. Odporúčame ho umiestniť na chránené miesto (pod strešný presah, pod prístrešok), aby bol minimalizovaný priamy kontakt s dažďom a slnkom, čo predlžuje životnosť celej inštalácie.
V balení nájdete: bielu povrchovú skrinku, priehľadné tónované dvierka s plombovacím uzáverom, DIN lištu TH35 (1 × 8 modulov), vstavané svorky N a PE a montážnu sadu pre nástennú inštaláciu. Ističe, chrániče ani iná modulárna aparatúra nie je súčasťou dodávky.
Plombovanie zabraňuje neoprávnenému otvoreniu rozvádzača a umožňuje kontrolu, či bol rozvádzač od poslednej inšpekcie otváraný. Je štandardnou požiadavkou pri meracích a fakturačných rozvádzačoch, prenajímaných nehnuteľnostiach alebo v miestach, kde je potrebné zabrániť neoprávnenému zásahu do elektroinštalácie.
Dodatočné parametre
| Kategória: | Rozvádzače |
|---|---|
| Záruka: | 24 mesiacov |
| Hmotnosť: | 0.45 kg |
| EAN: | 5900378900665 |
| Prevádzková teplota: | -25 °C až +60 °C |
| Rozmery: | 201 × 91 × 155 mm |
| Trieda ochrany: | II |
| Certifikáty: | CE, ROHS |
| Menovitý prúd: | 63 A |
| ? Produkt: | Hermetický povrchový rozvádzač |
| DIN lišta: | TH35 (1 × 8) |
| Dvierka: | Priehľadné tónované, s plombovaním |
| Farba skrinky: | Svetlosivá RAL 7035 |
| Materiál skrinky: | Bezhalogénový ASA (akrylonitril/styrén/akrylát) |
| Menovité napätie izolácie: | 690 V AC / 1 000 V DC |
| Montáž: | Povrchová (natynková), nástenná |
| Normy: | EN 60670, EN 62208 |
| Odolnosť nárazom: | IK08 |
| Odolnosť voči UV: | Áno |
| Počet modulov: | 8 |
| Počet radov: | 1 |
| Stupeň krytia: | IP65 |
| Svorky: | N + PE (vstavané) |
