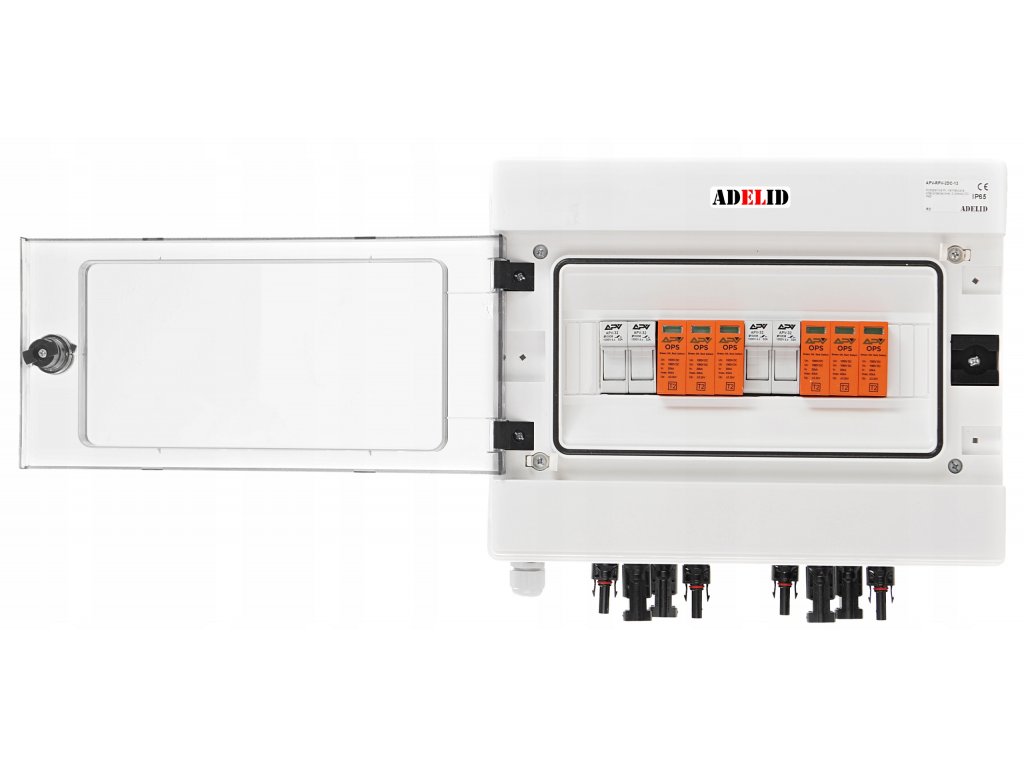

Fotovoltický rozvádzač, 2 reťazce, 1000V DC 32A IP65
Kód: ROZ02
Súvisiaci tovar
Podrobný popis
Ochrana FV inštalácií proti preťaženiu a účinkom skratov v DC fotovoltaických systémoch. Plne zapojený, pripravený na zapojenie.
Produkt je zapojený solárnymi káblami 6,00 mm2 a LGY podľa noriem.
Rozvádzač má káblové vývodky a vyvedené konektory MC4.
Možnosť bezpečnej výmeny opotrebovanej varistorovej vložky bez odpojenia zariadenia.
Obal rozvádzača pre 12 modulov, povrchová montáž, krytie IP65, s priehľadn
ými dvierkami.
Súprava obsahuje:
- 1x utesnený kryt na povrch, 12 modulov, s priehľadnými dvierkami a pásikom N+PE, lišta TH35,
- 2x zvodič prepätia APV, 3P trieda C [T2], 1000V DC, 32A,
- 2x poistkový odpínač APV 2P 10x38 1000V DC, so štyrmi poistkovými vložkami,2x Dúchadlo pre kábel PG 11 na drôt 5-10 mm
- 2x káblová vývodka PG 11, pre kábel 5-10 mm,
- 4x konektor MC4,
- 2x gumená čiapočka.
Rozvádzač je zapojený a pripravený na pripojenie k sieti.
- Jasný prehľad stavu,,
- Ľahký prístup a výmena opotrebovanej varistorovej vložky bez odpojenia zariadenia.
- Ideálna zostava pre fotovoltaickú sieť.
Vlastnosti ABS krytu:
- Stupeň ochrany: IP65,
- Počet modulov: 12,
- Vybavenie: TH35, Z+N lišty a montážne skrutky,
- Inštalácia: povrchová montáž,
- Dvere: otočné vľavo alebo vpravo, priehľadné,
- Oslabenia pre ľahký vstup káblov
- Rozmery: 330 x 260 x 138 mm [ŠxVxH]
Charakteristika chráničov prepätia APV 3P triedy C [T2] 1000V DC 32A
Chránič prepätia T2 sa používajú na ochranu fotovoltaických inštalácií typu TN, TT proti indukovaným napätiam, spínacím napätiam a tým, ktoré sú spôsobené atmosférickými faktormi. Sú vybavené vizuálnym indikátorom prevádzky (zelená - ochrana, červená - bez ochrany).
Obmedzovače majú vlastnosti, ktoré uľahčujú ich inštaláciu a prevádzku.
Dane techniczne:
- Klasa ochrony: T2,
- Ilość pól: 3,
- Wymagane zabezpieczenie: 32A,
- Napięcie znamionowe Un: 1000V DC,
- Napięcie stałej pracy Uc: 1060V DC,
- Prąd próbny In: 20kA
- Prąd MAX Imax: 40kA
- Up: <3.2 kV,
- Temperatura otoczenia pracy: -30/+50°C,
- Przyłącza max: 35 mm2,
- Wymiary: 54x94x62 mm (szer.xwys.xgł.),
- Montaż: szyna 35 mm,
- Szczelność: IP20,
- Certyfikat CE
Charakteristika poistkových odpínačov 2P 10x38 1000V DC
Poistková pätka vybavená dvomi poistkovými vložkami gPV. Na použitie vo fotovoltaických systémoch
Technické dáta:
- Počet polí: 2,
- Rozmer poistkovej vložky: 10,3 x 38 mm,
- Maximálny prúd: 32A,
- Maximálne prevádzkové napätie: 1000V,
- Typ napätia: DC,
- Frekvencia: 50/60Hz,
- Prevádzková teplota: -25 až 50 °C,
- Rozmery: 36x78x60 mm (ŠxVxH),
- Montáž: koľajnica 35 mm,
- Ochrana: IP20,
- Certifikát CE
Dodatočné parametre
| Kategória: | Fotovoltika |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 1 kg |
| EAN: | 5900378969365 |
| ? Produkt: | Fotovoltický rozvádzač |
| Stupeň ochrany: | IP67 |
| Menový prúd: | 32A |
| Menovité napätie: | 1000V DC |
