100m Solárny kábel 4mm² H1Z2Z2-K čierny 1000V MC4 | pocínovaná meď

Podrobný popis

Sto metrov, ktoré spoja panely s meničom bez jedinej spojky

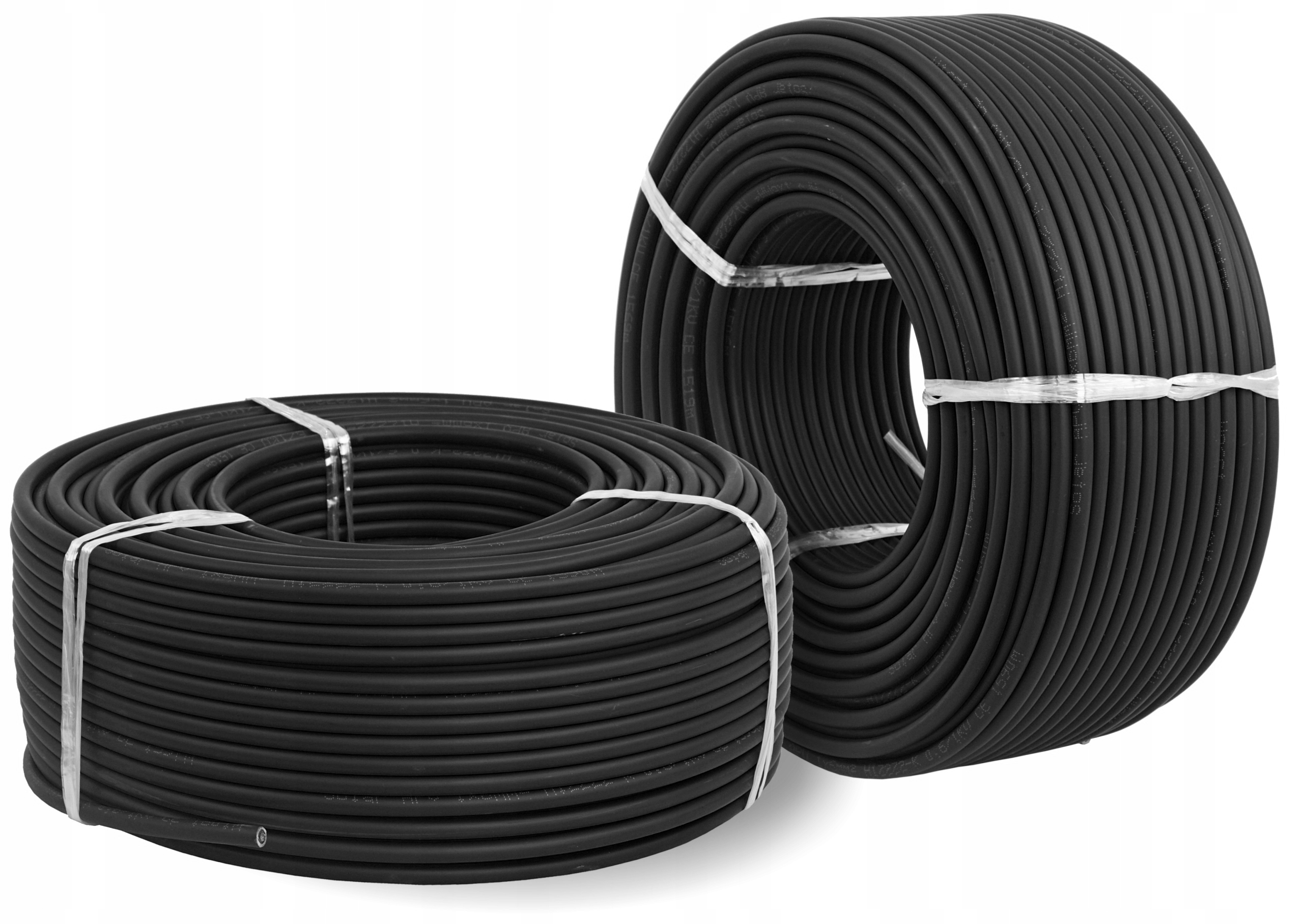

Solárny kábel 4 mm² v čiernom prevedení je dodávaný ako jeden súvislý kotúč s dĺžkou 100 metrov. To je presne tá dĺžka, po ktorej siahne väčšina majiteľov rodinného domu: vystačí na prepojenie stringov na streche, na zvod do technickej miestnosti aj na rezervu, ktorú človek pri montáži vždy ocení. Každá spojka na jednosmernej strane je totiž miesto, kde vzniká prechodový odpor, teplo a potenciálna porucha - a jeden dlhý kotúč tento problém jednoducho odstráni.

Kábel je jednožilový, ohybný a navrhnutý špeciálne pre fotovoltické inštalácie. Ohybnosť oceníte pri prevliekaní cez chráničky a pri ukladaní pozdĺž nosnej konštrukcie panelov, kde sa kábel často ohýba do malých polomerov.

Pocínovaná meď: prečo sa oplatí priplatiť si za jadro

Jadro tvorí ohybné lanko z mäkkých pocínovaných medených drôtov (trieda 5 podľa PN-EN 60228, DIN VDE 0295). Pocínovanie je tenká ochranná vrstva, ktorá bráni oxidácii medi. Práve oxidácia je dôvod, prečo lacné neupravené káble po pár rokoch v exteriéri strácajú vodivosť a v mieste zálisu do konektora sa začnú prehrievať. Najväčší prípustný priemer jedného drôtu v jadre je 0,31 mm - čím jemnejšie drôty, tým ohybnejší a mechanicky odolnejší kábel.

Menovitý prierez 4 mm² je štandardná voľba pre bežné domáce inštalácie a kratšie trasy. Ak plánujete dlhšie vedenie alebo vyššie prúdy stringu a chcete znížiť úbytok napätia, siahnite radšej po hrubšej verzii.

Strecha, fasáda aj priamo do zeme

Izolácia aj vonkajší plášť sú zo zosieťovaného bezhalogénového plastu. Táto kombinácia dáva káblu tri vlastnosti, ktoré vonku rozhodujú:

• Odolnosť voči UV žiareniu a ozónu - testované podľa EN 50618, plášť nekrehne ani po sezónach na priamom slnku
• Nízka absorpcia vody - kábel znesie trvalú vlhkosť
• Teplotný rozsah -40 °C až +90 °C (krátkodobo jadro až +120 °C / 20 000 h) - zvládne mráz na streche aj rozpálený plech pod panelmi

Kábel sa dá použiť vo vnútri aj mimo budov a vďaka mechanickej odolnosti plášťa aj pri ukladaní do zeme (v chráničke podľa projektu). Minimálna teplota pri kladení je -25 °C, pri nižších teplotách kábel pred montážou nechajte zohriať.

Bezhalogénový plášť: čo to znamená v deň, keď sa niečo pokazí

Označenie LSOH (Low Smoke Zero Halogen) hovorí, že materiál pri horení neuvoľňuje halogénové zlúčeniny a produkuje výrazne menej hustého dymu. V praxi to znamená menšiu toxicitu splodín a lepšiu viditeľnosť pri úniku z budovy. Odolnosť voči plameňu je testovaná podľa DIN EN 60332-1 a PN-EN 13501-6:2014. Pri kábli, ktorý vedie jednosmerné napätie 1,5 kV pod strechou obývaného domu, nejde o formalitu.

H1Z2Z2-K nie je marketingová skratka, ale certifikát

Harmonizované označenie H1Z2Z2-K smie niesť iba kábel, ktorý prešiel dlhodobými skúškami podľa európskej normy EN 50618 (u nás PN-EN 50618:2015-03) a má certifikát akreditovaného laboratória. Káble bez tohto označenia - hoci sa tvária ako "solárne" - nemusia zvládnuť dlhodobé UV zaťaženie ani jednosmerné napätie a môžu poškodiť pripojené zariadenia. Tento kábel je s uvedenými normami plne v súlade.

Splnené normy: PN-EN 50618:2015-03, PN-EN 60228:2007, DIN EN 60332-1, PN-EN 13501-6:2014.

4 mm² alebo 6 mm²? Rýchla pomôcka

Prierez 4 mm² je štandard pre bežné domáce stringy a trasy do niekoľkých desiatok metrov. Ak máte dlhší zvod, viac panelov v jednom reťazci alebo chcete mať rezervu v úbytku napätia, zvoľte 6 mm². Oba prierezy sa krimpujú do rovnakých konektorov MC4, líšia sa len použitou zásuvkou v krimpovacích kliešťach.

Čo si k tomu dokúpiť, aby ste montáž stihli na jeden raz

Kábel sám o sebe je len polovica práce - potrebujete ho zakončiť a spojiť. Odporúčame:

• 10 x MC4 konektor 1000V, samec + samica (10 ks)
• Krimpovacie kliešte na solárne MC4 konektory 2,5-6 mm² s pozicionérom a račňou
• 25m Solárny kábel H1Z2Z2-K 4mm 1000V MC4 (kratšia dĺžka toho istého kábla)
• 100m solárny kábel 6mm 1000V MC4 (hrubší prierez na dlhšie trasy)

Pre koho je tento kábel

Pre montážne firmy, ktoré potrebujú spoľahlivý materiál v celých kotúčoch, aj pre domácich kutilov, ktorí si stavajú ostrovnú alebo hybridnú fotovoltiku svojpomocne. Použijete ho na prepojenie fotovoltických panelov navzájom, na trasu od panelov k meniču či regulátoru MPPT, v ostrovných systémoch na chate, v karavane aj na väčšej pozemnej inštalácii.
