Fotovoltický rozvádzač DC 1000V | 2 reťazce | 8 modulov | IP40 | prepäťová ochrana T2 + poistkové odpínače

Podrobný popis

Kompletne zapojený DC rozvádzač, ktorý stráži srdce vašej fotovoltiky

Hotové riešenie, ktoré po vybalení okamžite chráni vašu solárnu inštaláciu proti preťaženiu a ničivým účinkom skratov v jednosmernom (DC) obvode. Zostava pre dva reťazce (stringy) je plne osadená a pripravená na zapojenie – ušetríte čas aj peniaze za kompletizáciu jednotlivých komponentov.

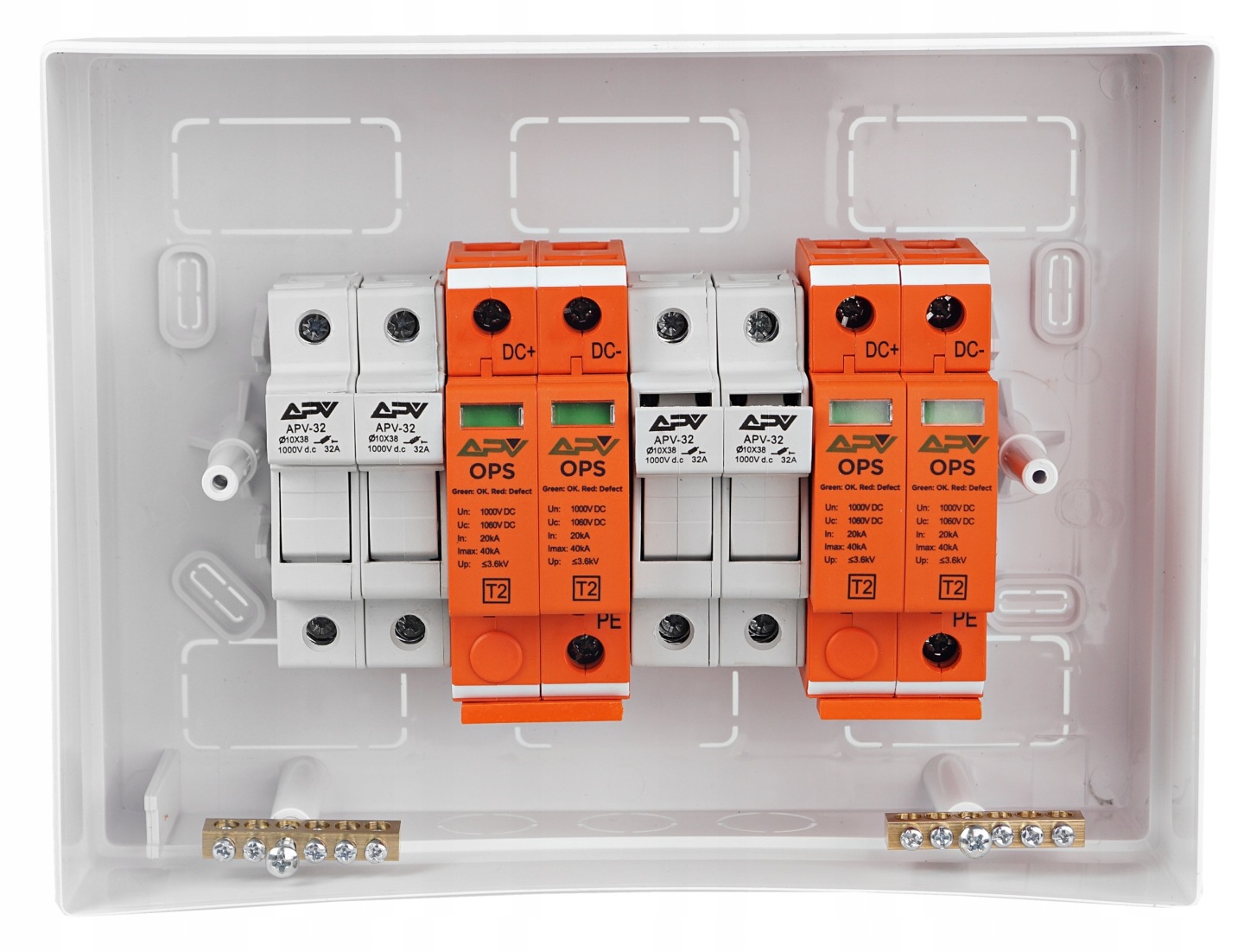

Čo dostanete v balení

• Nástenná skriňa, 8 modulov – s priehľadnými dvierkami a dvomi lištami N+PE, krytie IP40.
• 2x zvodič prepätia APV – 2P, trieda C [T2], 1000V DC, 32A.
• 2x poistkový odpínač APV – 2P 10x38, 1000V DC (obsahuje 2 poistkové pätky 2P a 4 valcové poistkové vložky gPV 15A).
• Bezpečná výmena opotrebovanej varistorovej vložky bez odpojenia celého zariadenia.

Zelená svieti = pokoj v duši

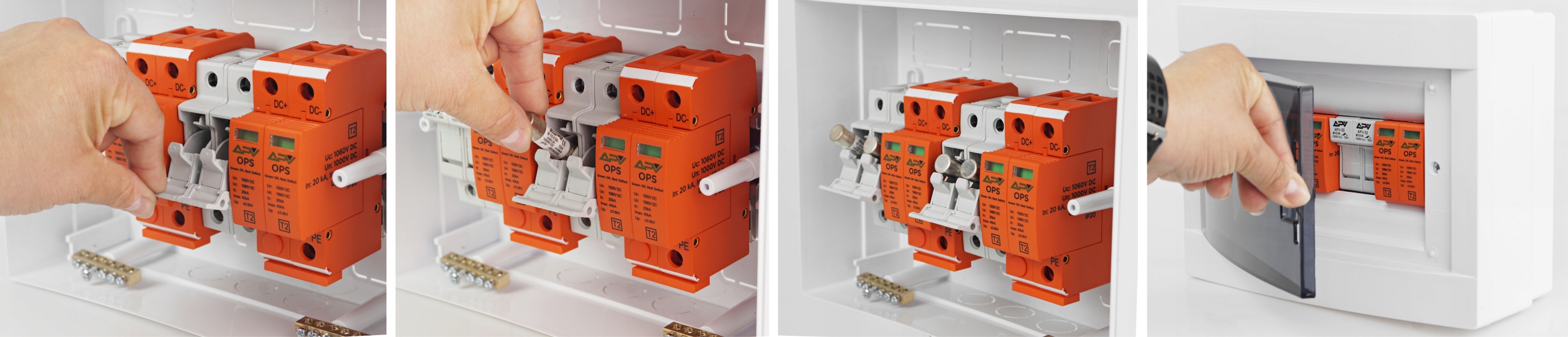

Priehľadné dvierka umožňujú bleskovú vizuálnu kontrolu stavu ochrany aj poistiek. Zvodiče prepätia triedy T2 majú vizuálny indikátor: zelená znamená, že ochrana pracuje, červená signalizuje, že varistorová vložka splnila svoj účel a treba ju vymeniť. Vďaka premyslenému klipu vymeníte vložku jednoduchým vytiahnutím a zasunutím novej – bez náradia a bez odstávky rozvádzača.

Ochrana pred bleskom aj skratom v jednom

Zvodiče prepätia typu T2 chránia fotovoltické inštalácie (siete typu TN a TT) pred indukovanými a spínacími prepätiami aj pred napätiami vyvolanými atmosférickými výbojmi. Zvládajú testovací prúd In 20 kA a maximálny rázový prúd až Imax 40 kA pri ochrannej úrovni Up < 4,0 kV. Poistkové odpínače s valcovými poistkami charakteristiky gPV zabezpečia spoľahlivé prerušenie obvodu pri prekročení 32A – presne tak, ako to fotovoltika prúdu 1000V DC vyžaduje.

Pre koho je rozvádzač určený

Ideálne riešenie pre profesionálnych inštalatérov, ktorí chcú zrýchliť montáž, aj pre domácich nadšencov budujúcich vlastný systém. Menovité napätie do 1000V DC a prúd 32A na dva reťazce postačujú pre väčšinu bežných domácich striech. Vždy si však overte maximálne napätie naprázdno (Voc) a skratový prúd (Isc) vašej konkrétnej vetvy panelov.

Rýchla a čistá montáž

Biela plastová nástenná skriňa je vybavená lištami TH35 a Z+N (N+PE) aj montážnými skrutkami, dvierka sa otvárajú vľavo a oslabené miesta uľahčujú zavedenie vodičov. Optimalizovaný montážny klip zvodiča zaisťuje jednoduché nasadenie bez náradia. Pripojiteľný prierez vodičov je až 35 mm².
