Istič DC 2P 125A 500V pre fotovoltiku | charakteristika C

Podrobný popis

Keď z panelov tečie plný prúd, toto ho udrží na uzde

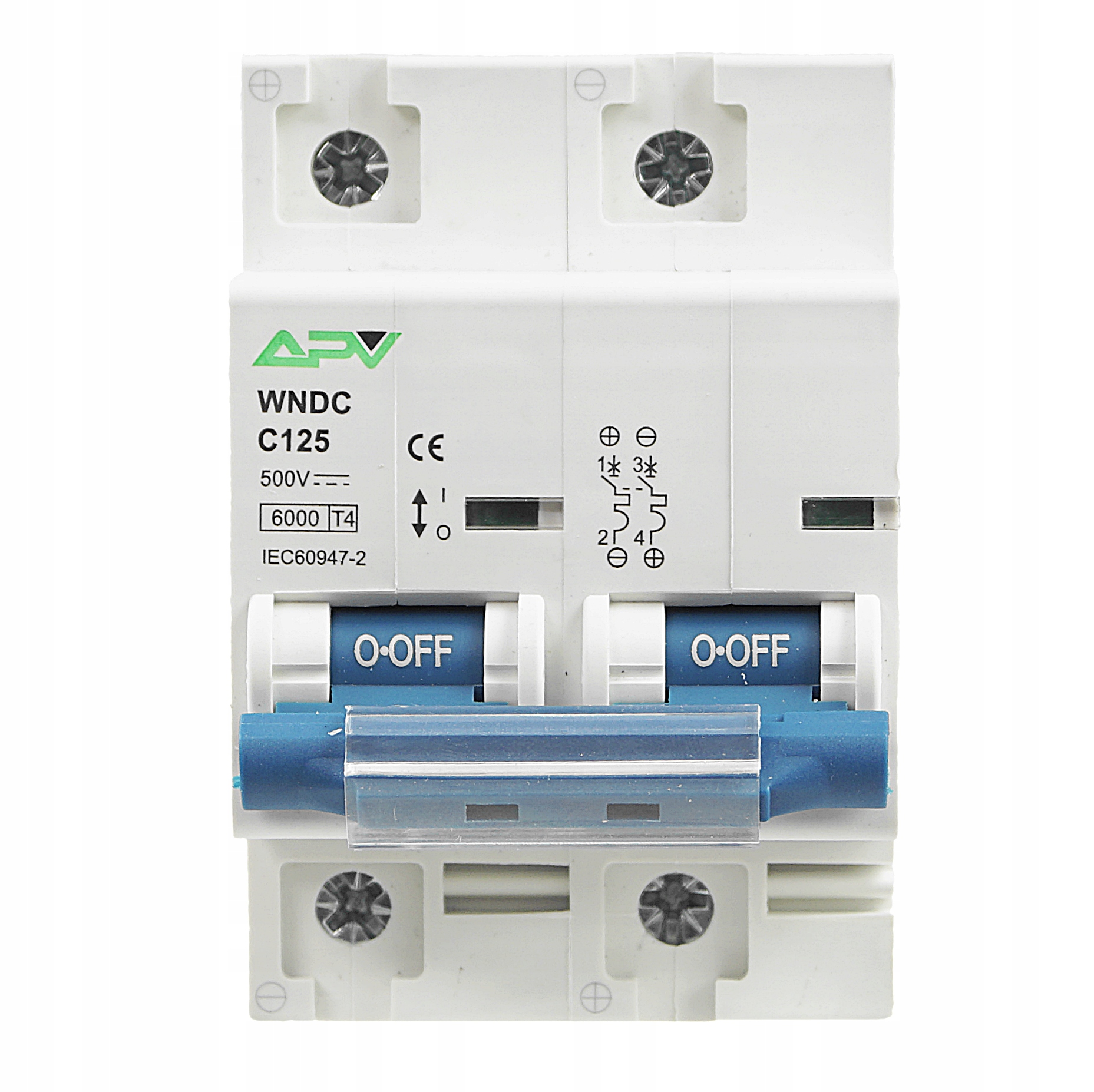

Istič DC 2P 125 A 500 V je nadprúdový istič určený pre jednosmerné (DC) obvody fotovoltických inštalácií a batériových úložísk. Jeho úlohou je chrániť vodiče a pripojené zariadenia pred následkami preťaženia a skratu – teda pred prehriatím, poškodením meniča či batérie a v krajnom prípade pred požiarom. Vďaka menovitému prúdu 125 A je stavaný na silnoprúdové DC vetvy, kde bežné malé ističe už nestačia (napr. hlavné istenie väčších FV zostáv alebo prívod k batériovému úložisku).

Jednosmerný nie je striedavý – a preto potrebuje svoj vlastný istič

DC oblúk pri vypínaní nezhasína sám tak ľahko ako pri striedavom prúde, preto sa na fotovoltiku nesmú používať bežné AC ističe. Tento model je konštruovaný priamo pre 500 V DC a má dvojpólové (2P) prevedenie, takže naraz odpája kladnú aj zápornú vetvu – to je pri jednosmerných obvodoch kľúčové pre bezpečné a úplné odpojenie. Vo vnútri pracuje dvojica spúští: tepelná rieši pomalé preťaženie a elektromagnetická okamžite reaguje na skrat.

Charakteristika C – nezľakne sa nábehového prúdu

Vypínacia charakteristika C znamená, že istič toleruje krátkodobé prúdové špičky (typické pri zapínaní meničov a induktívnych záťaží) a rozpojí obvod až pri niekoľkonásobku menovitého prúdu. Menovitá skratová vypínacia schopnosť 6 kA (Icu) hovorí, aký skratový prúd dokáže bezpečne prerušiť bez poškodenia. Výsledok: menej zbytočných výpadkov pri normálnej prevádzke a spoľahlivé zareagovanie vtedy, keď na tom naozaj záleží.

Zacvaknete raz a bude slúžiť celé roky

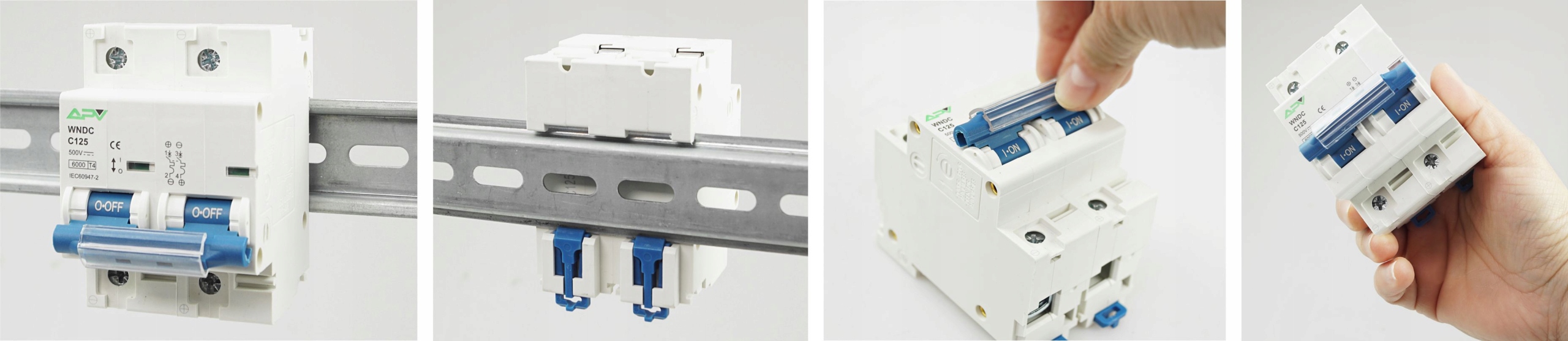

Istič sa montuje na štandardnú DIN lištu TH-35, takže má miesto v každom bežnom rozvádzači – ak ju ešte nemáte, hodí sa perforovaná montážna lišta DIN TH35. Zaberá 3 moduly, stupeň krytia je IP20 (do rozvádzača, nie na priame vonkajšie prostredie) a mechanická životnosť je 20 000 zopnutí, elektrická 5 000 zopnutí – teda roky spoľahlivej služby. Celý DC rozvod si viete poskladať aj s hotovým riešením ako fotovoltický rozvádzač.

Malá skrinka istoty medzi panelmi a vaším domom

Pre koho je určený: pre inštalatérov aj domácich kutilov, ktorí stavajú alebo dopĺňajú fotovoltiku či batériové úložisko a chcú DC časť poistiť podľa noriem. Dostanete kompaktný, certifikovaný (CE) prvok, ktorý sa jednoducho zapojí, jasne signalizuje stav pákou ZAP/VYP a v prípade poruchy obvod bezpečne odpojí. Je to malá investícia, ktorá chráni oveľa drahšie komponenty – panely, menič aj batériu.
