Konektor MC4 Y-konektor zlučovací samec + samica — paralelné zapojenie 2 solárnych panelov

Podrobný popis

Čo je MC4 Y-konektor a na čo slúži?

MC4 Y-konektor (tiež nazývaný zlučovací alebo paralelný konektor) je špeciálny typ MC4 konektora, ktorý umožňuje spojiť dva solárne panely do jedného spoločného vývodu — teda zapojiť ich paralelne. Na dvoch vetvách Y-konektora sa pripájajú jednotlivé panely, na spoločnom konci vedie kábel k regulátoru nabíjania alebo invertoru. Produkt obsahuje celkovo 3 konektory na každej strane (preto sa niekedy označuje aj ako T3 alebo trojkoncovka).

Paralelné zapojenie panelov zachováva napätie systému na úrovni jedného panela a násobí celkový prúd. Je to bežné riešenie pri ostrovných systémoch a batériových záložných zdrojoch, kde pracujete s nižším systémovým napätím (12 V alebo 24 V).

Čo obsahuje sada?

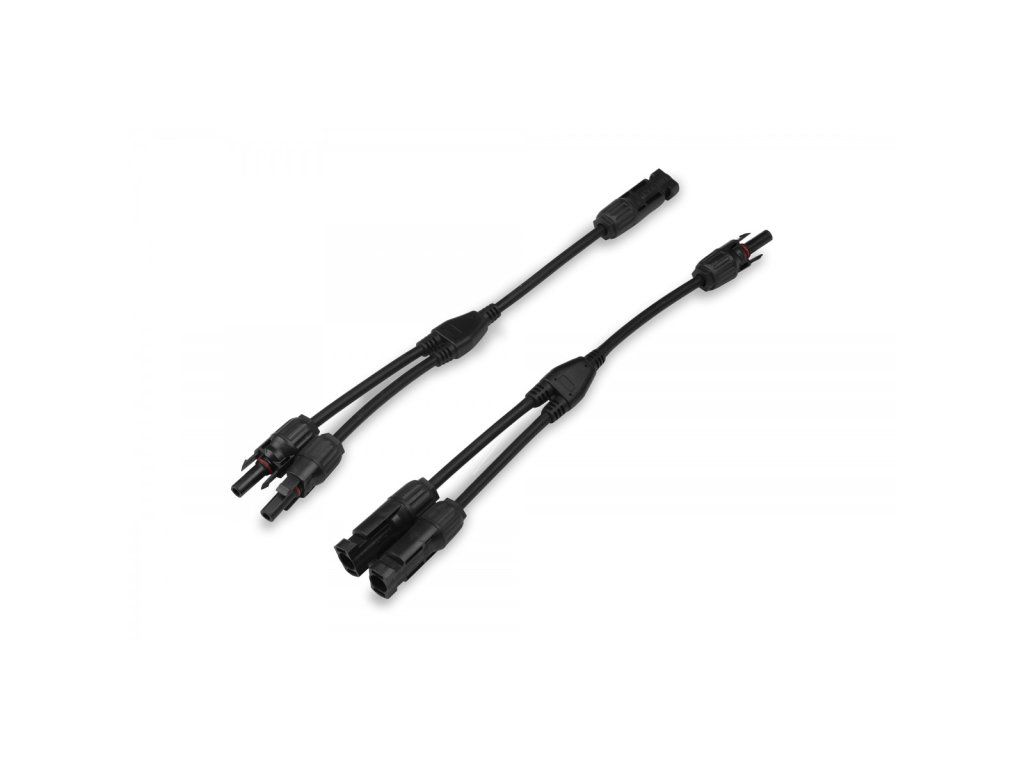

Sada obsahuje vždy dvojicu komponentov — jeden mužský Y-konektor (samec „+") a jeden ženský Y-konektor (samica „-"). Pokryjete tak oba póly fotovoltického obvodu naraz, bez potreby dokúpiť chýbajúci kus.

Kedy Y-konektor potrebujete?

Y-konektor využijete vždy, keď chcete pripojiť dva solárne panely do jedného spoločného vývodu — napríklad pri budovaní ostrovného systému na chate, karavane alebo lodi, kde máte viac panelov na streche a jeden regulátor nabíjania. Namiesto zložitej kabeláže jednoducho zapojíte každý panel do jednej vetvy Y-konektora a zo spoločného konektora vedú vodiče ďalej do systému.

Y-konektor je ideálny aj na rozšírenie existujúcej inštalácie — ak máte jeden panel zapojený základným MC4 konektorom samec + samica a chcete pridať druhý panel, tento Y-konektor je priame a elegantné riešenie.

Technické vlastnosti, na ktoré sa môžete spoľahnúť

Kontakty sú vyrobené z pocínovanej medi pre minimálny prechodový odpor a dlhú životnosť spoja. Plášť z UV-stabilizovaného termoplastu odoláva aj dlhodobému vystaveniu slnečnému žiareniu. Trieda krytia IP67 zaručuje vodotesnosť pri ponorení do hĺbky 1 m po dobu 30 minút — v praxi to znamená plnú ochranu pred dažďom, snehom aj rosou počas celého roku. Prevádzková teplota od -40 °C do +90 °C zodpovedá podmienkam vonkajšej fotovoltickej inštalácie v akejkoľvek klimatickej zóne.

Ako Y-konektor správne pripojiť?

Postup je rovnaký ako pri štandardnom MC4 konektore. Každú vetvu Y-konektora pripojíte ku káblu príslušného panela krimpovaním, spoločný vývod prepojíte s regulátorom nabíjania alebo meničom. Nezabudnite dodržať správnu polaritu — samec (+) vždy na kladný pól panela, samica (−) na záporný pól. Správnu polaritu si jednoducho overíte testerom pred finálnym uzavretím spojov. Na uvoľnenie a opätovné spojenie konektorov MC4 odporúčame použiť kľúč na konektory MC4.

Prečo investovať do kvalitného Y-konektora?

Každý nekvalitný kontakt v paralelnom obvode môže spôsobiť rozdielne zaťaženie panelov, straty výkonu a v krajnom prípade prehriatie spoja. Tento Y-konektor je certifikovaný pre vonkajšiu fotovoltickú inštaláciu s triedou krytia IP67 a je navrhnutý pre dlhodobú bezúdržbovú prevádzku. Správne zvolený a namontovaný Y-konektor pracuje spoľahlivo počas celej životnosti solárnej inštalácie — bežne 20 a viac rokov.
