Máš dva, tri alebo štyri solárne panely a riešiš, ako ich spojiť? Séria a paralela dajú rovnaký výkon. Líšia sa však napätím, prúdom a tým, čo potrebuješ okolo. V tomto článku to rozoberieme na konkrétnych číslach. Príklad: panel 400 W a 36 V.
Tri čísla, ktoré musíš poznať
Každý panel má na štítku tri kľúčové hodnoty:
- Výkon (W) – koľko energie panel dodá pri ideálnych podmienkach. U nás 400 W.
- Napätie (V) – „tlak“ elektriny. Pracovné napätie (Vmp) je 36 V.
- Prúd (A) – koľko elektriny tečie. Vypočítaš ho ako výkon ÷ napätie: 400 ÷ 36 = 11,1 A.
Platí jednoduchý vzťah: výkon = napätie × prúd. Zapojením meníš napätie alebo prúd. Výkon sa sčíta vždy.

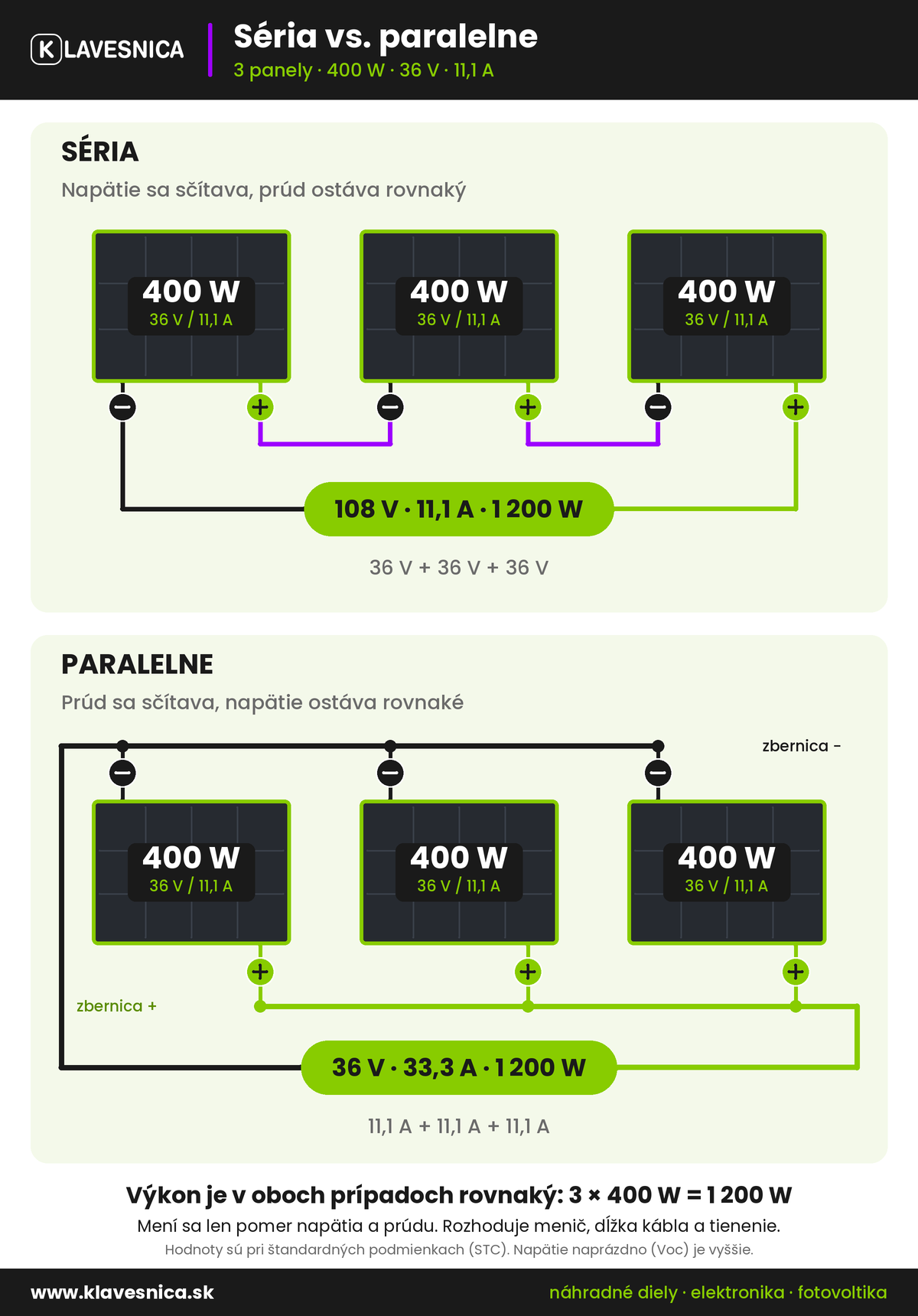

Sériové zapojenie: napätie rastie
Plus jedného panelu spojíš s mínusom ďalšieho. Panely tvoria jeden reťazec, tzv. string. Na koncoch ti ostane jeden voľný mínus a jeden voľný plus.
- Napätie sa sčítava: 36 V + 36 V = 72 V.
- Prúd ostáva rovnaký: 11,1 A.
- Výkon sa sčítava: 400 W + 400 W = 800 W.
| Počet panelov | Napätie (Vmp) | Prúd | Výkon |
|---|---|---|---|
| 2 | 72 V | 11,1 A | 800 W |
| 3 | 108 V | 11,1 A | 1 200 W |
| 4 | 144 V | 11,1 A | 1 600 W |
| n | n × 36 V | 11,1 A | n × 400 W |
Prečo séria
- Nižší prúd znamená tenšie káble a menšie straty.
- Ideálne pri dlhšom vedení zo strechy k meniču.
- Väčšina sieťových a hybridných meničov chce vyššie vstupné napätie.
Na čo si dať pozor
- Tienenie: reťazec je silný len ako jeho najslabší panel. Tieň na jednom paneli zníži výkon celého reťazca. Bypass diódy v paneli to čiastočne zmierňujú.
- Rovnaké panely: do série daj panely s rovnakým prúdom. Najlepšie rovnaký typ.
- Maximálne napätie meniča: o tomto je samostatná kapitola nižšie. Je to najdôležitejší bod celého článku.
Paralelné zapojenie: prúd rastie
Všetky plusy spojíš dokopy a všetky mínusy dokopy. Každý panel pracuje samostatne vedľa ostatných.
- Napätie ostáva rovnaké: 36 V.
- Prúd sa sčítava: 11,1 A + 11,1 A = 22,2 A.
- Výkon sa sčítava: 800 W.
| Počet panelov | Napätie (Vmp) | Prúd | Výkon |
|---|---|---|---|
| 2 | 36 V | 22,2 A | 800 W |
| 3 | 36 V | 33,3 A | 1 200 W |
| 4 | 36 V | 44,4 A | 1 600 W |
| n | 36 V | n × 11,1 A | n × 400 W |
Prečo paralela
- Tieň na jednom paneli brzdí hlavne ten panel. Ostatné idú ďalej naplno.
- Hodí sa pre 12 V a 24 V systémy s MPPT regulátorom a batériou. Typicky chata, karavan, loď alebo záhradný domček.
- Napätie ostáva nízke a bezpečnejšie na manipuláciu.
Na čo si dať pozor
- Hrubšie káble: vyšší prúd potrebuje väčší prierez. Pri 4 paneloch (44 A) a nízkom napätí počítaj s prierezom rádovo 10 – 16 mm². Presný prierez závisí od dĺžky vedenia.
- Poistky: od troch paralelných panelov daj každému vlastnú DC poistku. Hodnotu nájdeš v katalógovom liste (Max Series Fuse, často 15 – 20 A). Ak jeden panel zlyhá, ostatné by doň tlačili spätný prúd.
- Menič: mnohé sieťové meniče pri 36 V vôbec nenaštartujú. Skontroluj ich minimálne štartovacie napätie.
- Rovnaké napätie: paralelne spájaj panely s podobným napätím. Rozdielny prúd tu až tak nevadí.
Porovnanie na jeden pohľad
| Séria | Paralelne | |
|---|---|---|
| Napätie | sčítava sa | rovnaké |
| Prúd | rovnaký | sčítava sa |
| Výkon | sčítava sa | sčítava sa |
| Káble | tenšie | hrubšie |
| Tienenie | citlivejšia | odolnejšia |
| Poistky | pri jednom reťazci netreba | od 3 panelov áno |
| Hodí sa pre | sieťové a hybridné meniče, dlhé vedenie | 12/24 V systémy, MPPT regulátory, tienené miesta |
Kombinácia: to najlepšie z oboch

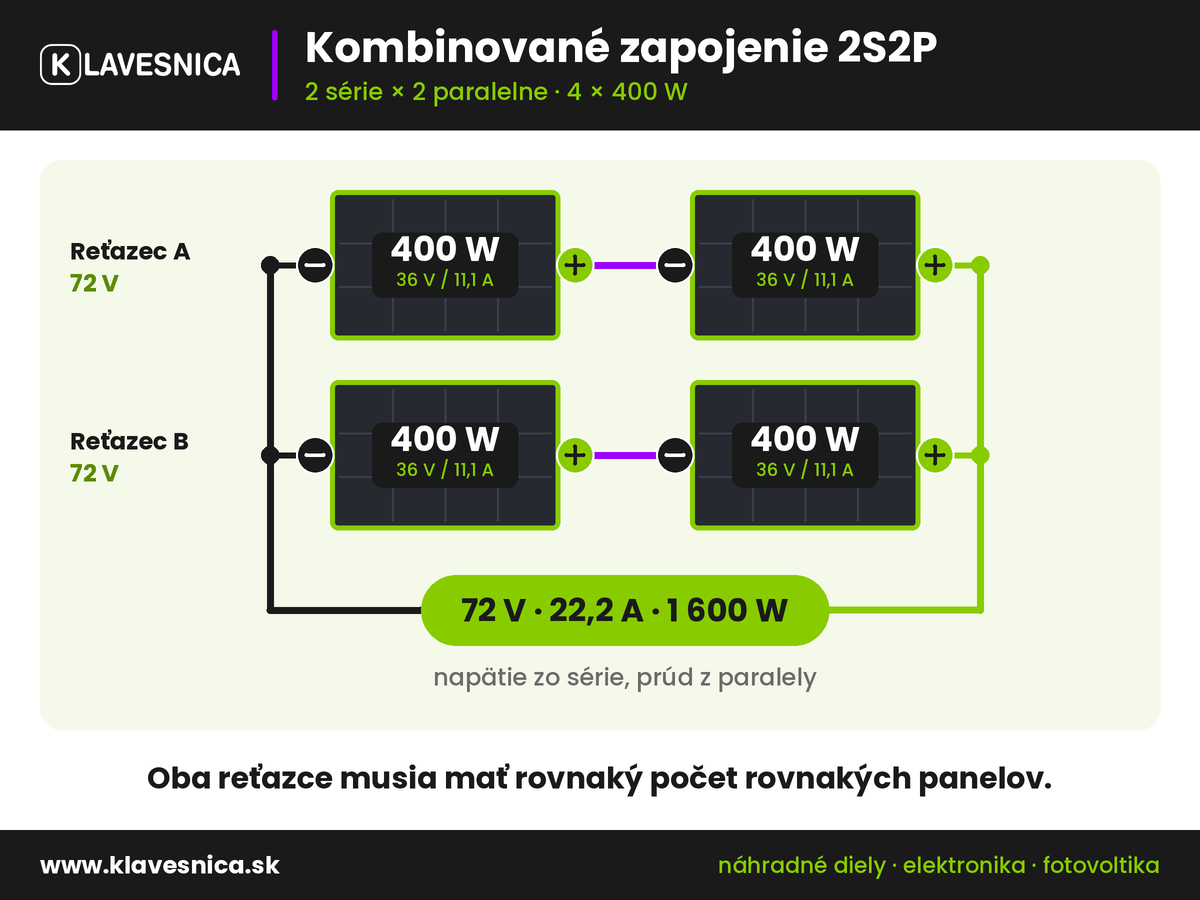

Pri väčšom počte panelov sa oba spôsoby spájajú. Napríklad 2S2P znamená dve série zapojené paralelne. Štyri panely tak dajú 72 V a 22,2 A, teda 1 600 W.
Pravidlo je jednoduché. Paralelné reťazce musia mať rovnaký počet rovnakých panelov. Inak by mali rôzne napätie a navzájom by sa brzdili.
Najdôležitejšie: napätie naprázdno a zima
Hodnota 36 V je pracovné napätie (Vmp). Na štítku nájdeš aj napätie naprázdno (Voc). Pri paneli s Vmp 36 V býva okolo 43 – 45 V.
Voc je napätie panelu, z ktorého neodoberáš prúd. V mraze navyše stúpa. Pri −10 °C môže byť o 8 – 12 % vyššie ako na štítku.
Príklad pre 4 panely v sérii:
- Voc zo štítku: 4 × 44 V = 176 V
- V mraze (+10 %): približne 194 V
Toto číslo musí byť nižšie ako maximálne vstupné napätie meniča alebo MPPT regulátora. Ak ho prekročíš, zariadenie sa môže nenávratne poškodiť. Pri výbere preto vždy počítaj s Voc v mraze, nie s Vmp.
Tip: presný teplotný koeficient Voc nájdeš v katalógovom liste panelu. Býva okolo −0,27 až −0,30 %/°C.
Ako si vybrať: rýchly postup
- Pozri si menič alebo regulátor. Zisti rozsah MPPT, maximálne vstupné napätie a maximálny vstupný prúd.
- Spočítaj sériu. Koľko panelov sa zmestí do rozsahu napätia, vrátane Voc v mraze?
- Skontroluj prúd. Ak pridávaš paralelné reťazce, súčet prúdov musí zvládnuť vstup zariadenia.
- Zváž tienenie. Majú niektoré panely inú orientáciu alebo tieň? Daj ich do samostatného reťazca alebo na iný MPPT vstup.
- Dimenzuj káble a poistky. Podľa prúdu a dĺžky vedenia.
Časté chyby
- Výpočet podľa Vmp namiesto Voc. Zima potom pripraví nepríjemné prekvapenie.
- Miešanie rôznych panelov v jednom reťazci.
- Paralelne tri a viac panelov bez poistiek.
- Tenké káble pri paralelnom zapojení s nízkym napätím.
- Očakávanie plných 400 W. V praxi panel dáva zvyčajne o 10 – 25 % menej.
Časté otázky
Dá séria viac výkonu ako paralela?
Nie. Výkon sa v oboch prípadoch sčíta. V praxi môže séria stratiť menej v kábloch, paralela zas menej pri tienení.
Môžem spojiť panel 400 W s panelom 300 W?
Dá sa to, ale strácaš výkon. V sérii obmedzí prúd slabší panel. Paralelne to vadí menej, ak majú panely podobné napätie. Najlepšie je použiť rovnaké panely.
Koľko panelov môžem dať do série?
Toľko, aby Voc celého reťazca v mraze nepresiahol maximálne vstupné napätie meniča. A zároveň aby Vmp bolo v jeho MPPT rozsahu.
Potrebujem na zapojenie elektrikára?
Pri malom ostrovnom systéme s batériou si veľa zvládneš sám. Pripojenie k domovej elektroinštalácii a do siete však patrí elektrikárovi s oprávnením. DC napätie zo série panelov nie je hračka.
