Solárny kábel 6mm 1000V MC4
Kód: KBSOL01
Súvisiaci tovar
Podrobný popis

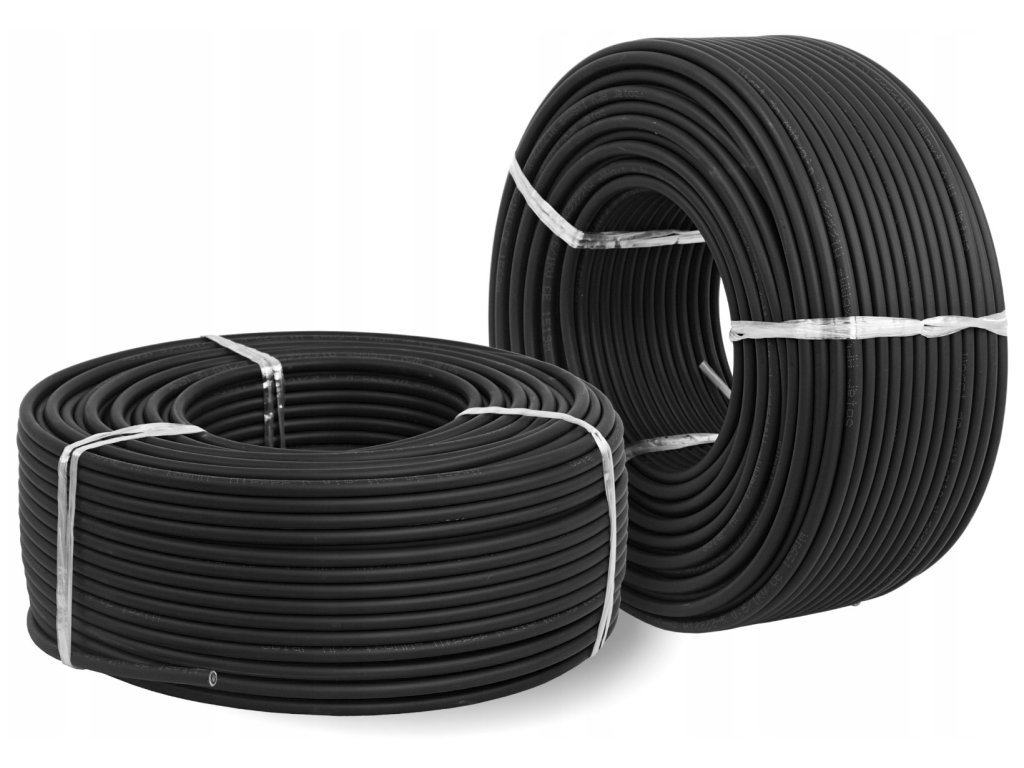

6mm² fotovoltaický solárny kábel čierny
Vysokokvalitný flexibilný jednožilový kábel určený pre fotovoltické inštalácie, s viacžilovým medeným jadrom, v izolácii a plášti zo zosieťovaného bezhalogénového plastu.
Výrobok spĺňa prísne požiadavky noriem PN-EN 50618 a PN-EN 60228 a má tiež veľmi vysokú triedu reakcie na oheň.
Môže byť použitý vo vnútri aj mimo budov, ako aj priamo v zemi. Vonkajší plášť poskytuje UV žiarenie a poveternostné podmienky. Predpokladaná životnosť je 25 rokov.
Charakteristika:
- Vyrobené špeciálne pre solárne aplikácie
- Pracovné napätie 1,5kV (1,8kV) DC (v súlade s EN 50618)
- Menovité napätie 1,0 / 1,0 kV AC
- Vodič je vyrobený z medených drôtov
- Vysoká flexibilita
- Úplne bezhalogénove
- Veľmi dobrá odolnosť voči UV žiareniu, ozónu a poveternostným vplyvom
- Nízka emisivita a toxicita výparov (LSOH)
- Veľmi dobré mechanické vlastnosti
- Zvýšená odolnosť voči hydrolýze, amoniaku, kyselinám a zásadám
- Možno položiť priamo do zeme
Aplikácia:

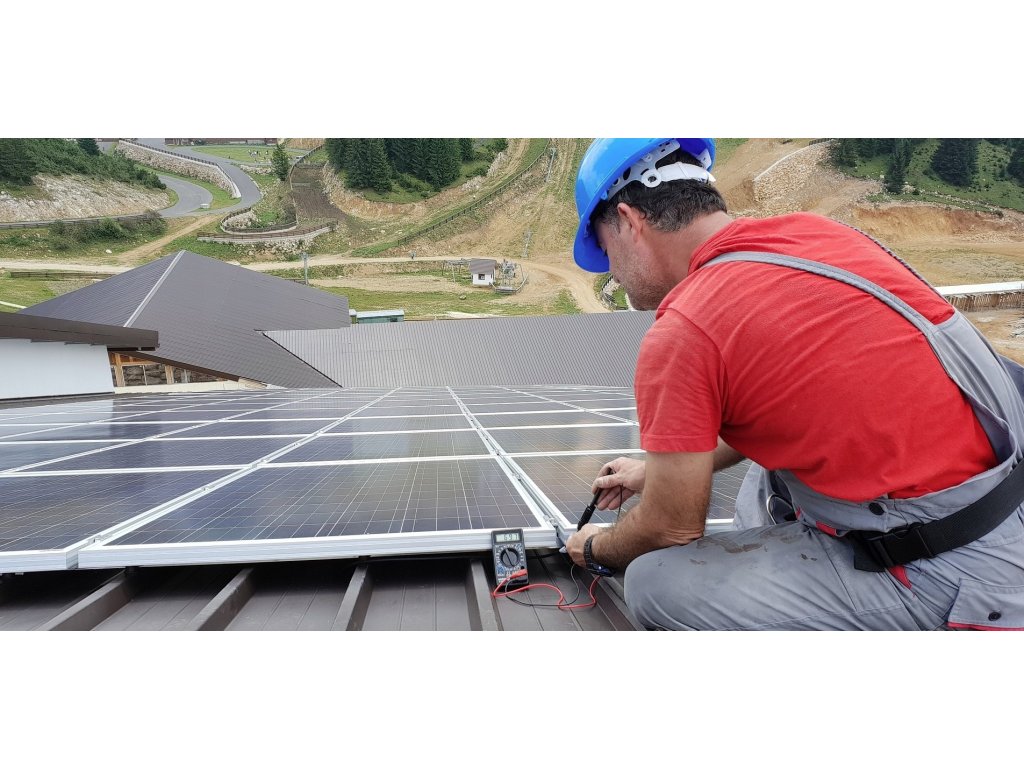

Využívanie obnoviteľných zdrojov energie je čoraz bežnejšie. Ich obľúbenosť vyplýva nielen z úspor, ale aj zo zvyšovania povedomia o potrebe ochrany životného prostredia. Fotovoltika je teda riešením, ktoré sa využívalo nielen v domácich elektrárňach, ale aj v extenzívnych farmách vyrábajúcich elektrinu.
Fotovoltické káble a vodiče pre fotovoltaické inštalácie sú produkty, ktoré musia spĺňať vysoké štandardy kvality a bezpečnosti. Len tak si môžete byť istí, že inštalovaná inštalácia skutočne prispeje k úsporám a ochrane životného prostredia.
Špecifikácia:

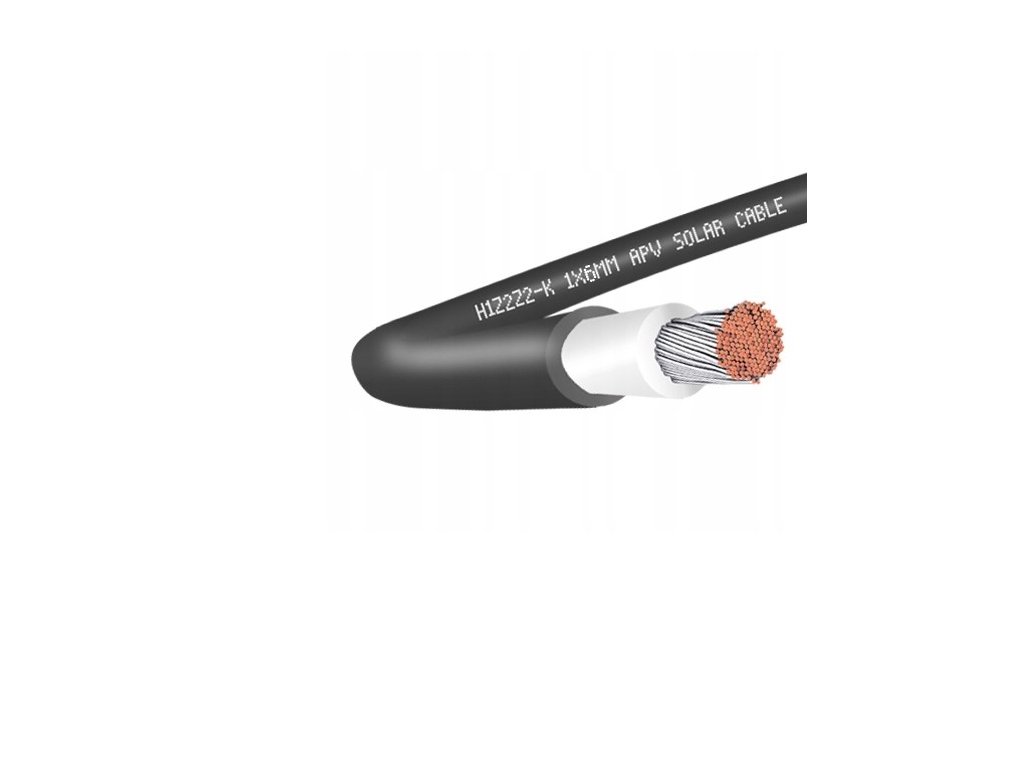

- Typ kábla: H1Z2Z2-K
- Menovité napätie: 1,0/1,0 kV AC
- Pracovné napätie: 1,5kV (1,8kV) DC, zgodny z EN 50618
- Izolačný odpor: ok. 1000 MΩ/km
- Napätie testovací výskum 50Hz: 6500V (AC)
- Menovitý prierez vodiča: 6,00 mm²
- Vonkajší priemer kábla: 6,2 mm
- Najväčší povolený priemer drôtu v prameni: 0,31 mm
- Nominálna hrúbka steny izolácie: 0,7 mm
- Nominálna hrúbka steny povlaku: 0,8 mm
- Max. odpor vodiča pri 20°C: 5,09 mΩ/m
- Izolačný odpor pri 20°C: 580 MΩ/km
- Prúdová únosnosť: test podľa EN 50618
- Odolnosť voči ozónu a poveternostným vplyvom: testované v súlade s EN 50618
- Odolnosť voči UV žiareniu: testované v súlade s EN 50618
- Odolný voči ohňu: PN-EN 60332-1, LSOH
- Predpokladaná životnosť: 25 rokov

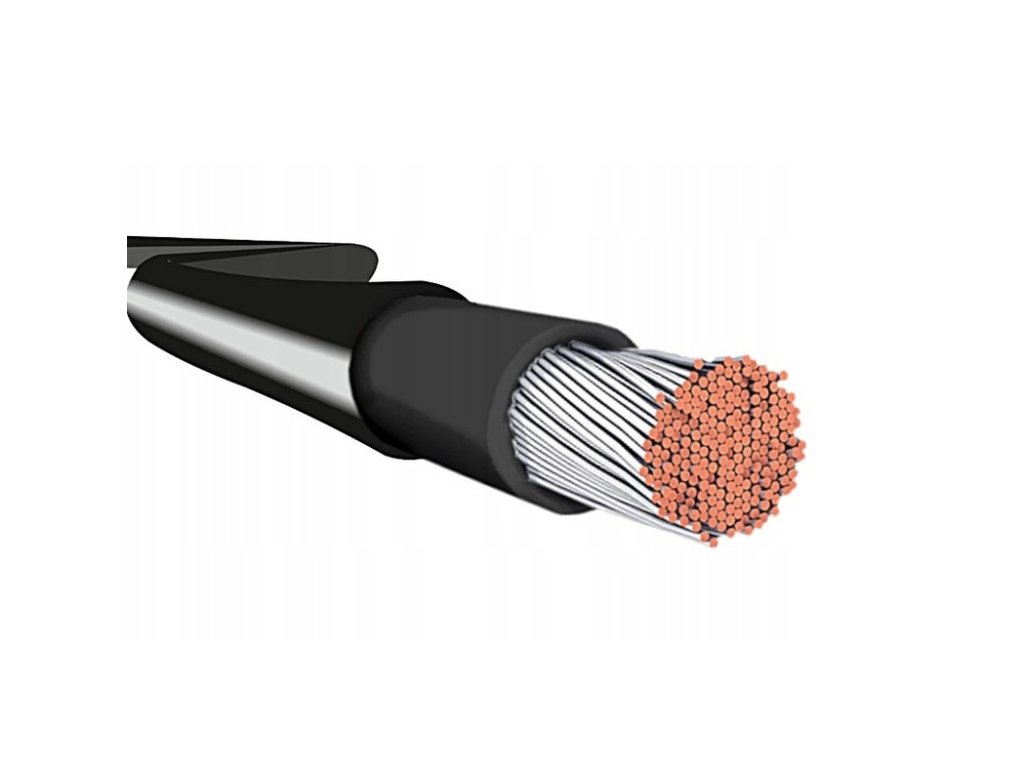

Štruktúra kábla:
- Povlak: zosieťovaný bezhalogénový plast
- Farba škrupiny: čierna
- Izolácia: zosieťovaný bezhalogénový plast
- Farba izolácie: čierna,
- Jadro: ohybné vlákno z mäkkých pocínovaných medených drôtov, trieda 5 podľa PN-EN 60228, DIN VDE 0295
Prípustné prevádzkové teploty:
- Max. teplota žíl počas prevádzky: +90°C
- Max. teplota jadra počas prevádzky: + 120 ° C / 20000 h
- Minimálna teplota okolia pre pevne inštalované káble: -40 ° Ch
- Minimálna teplota kladenia káblov: -25 °C
Fotovoltaické káble – na čo si dať pozor?
- V praxi tvoria vysokokvalitné fotovoltaické káble základ efektívnej inštalácie – relatívne malej solárnej elektrárne na dvore aj farmy plnej veľkosti.
- Predávame káble, ktoré sú kompatibilné s väčšinou inštalácií dostupných na trhu, takže si ich môžete prispôsobiť svojmu systému. Solárne káble je možné namontovať na nové panely alebo použiť na modernizáciu existujúcej inštalácie.
- Aby sa investícia, ktorou je fotovoltická inštalácia, vrátila podľa plánu, všetky jej komponenty by mali zabezpečiť plnú elektrickú účinnosť.
- Vo FV inštaláciách by sa mali používať káble vyrobené podľa prísnej európskej normy EN 50618. Takéto prehnané požiadavky budú spĺňať len správne vyrobené káble, ktoré prešli dlhodobými testami a sú certifikované akreditovaným laboratóriom.
- Káble, ktoré sú plne v súlade s vyššie uvedenou normou, môžu niesť harmonizovaný názov H1Z2Z2-K, iné káble, ktoré tento harmonizovaný názov nemajú, sú nebezpečné na používanie a môžu poškodiť pripojené zariadenia.
Certifikáty a normy:
Predložený kábel spĺňa požiadavky nasledujúcich noriem:
- PN-EN 50618:2015-03
- PN-EN 60228:2007
- PN-EN 50575:2015-03/A1:2016-11 (CPR)
- PN-EN 60332-1
- PN-EN 61034-2
- PN-EN 60754-2
- DIN VDE 0295
- LVD (2014/35/EU)
- RoHS 2011/65/EC-RoHS-2
- REACH (EC) 1907/2006
Kábel bol navyše vyrobený v továrni, ktorá spĺňa požiadavky systému manažérstva kvality ISO 9001: 2015.
Rozsah normy: výroba a dodávka káblov a elektrických vodičov z fluoropolyméru, bezhalogénovej izolácie, káblov pre špeciálne aplikácie, káblov pre fotovoltické inštalácie a galvanicky potiahnutých medených vodičov.
Dodatočné parametre
| Kategória: | Fotovoltika |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.1 kg |
| Dĺžka: | 1 m |
| Hrúbka drôtu: | 5.9 mm |
| Počet žíl: | 1 |
| Prierez žily: | 6 mm² |
| ? Produkt: | Fotovoltický kábel |
