Konektor MC4 sada samec + samica pre solárne panely | 1000V | 30A | IP67

Podrobný popis

Čo je konektor MC4 a prečo ho potrebujete?

Konektor MC4 (Multi-Contact 4 mm) je celosvetový štandard pre elektrické prepojenie solárnych panelov. Každý solárny panel má na výstupe práve tieto konektory — jeden mužský (+) a jeden ženský (−). Ak chcete panel pripojiť k regulátoru nabíjania, invertoru alebo k ďalšiemu panelu v sérii, potrebujete zodpovedajúcu protiľahlú zástrčku.

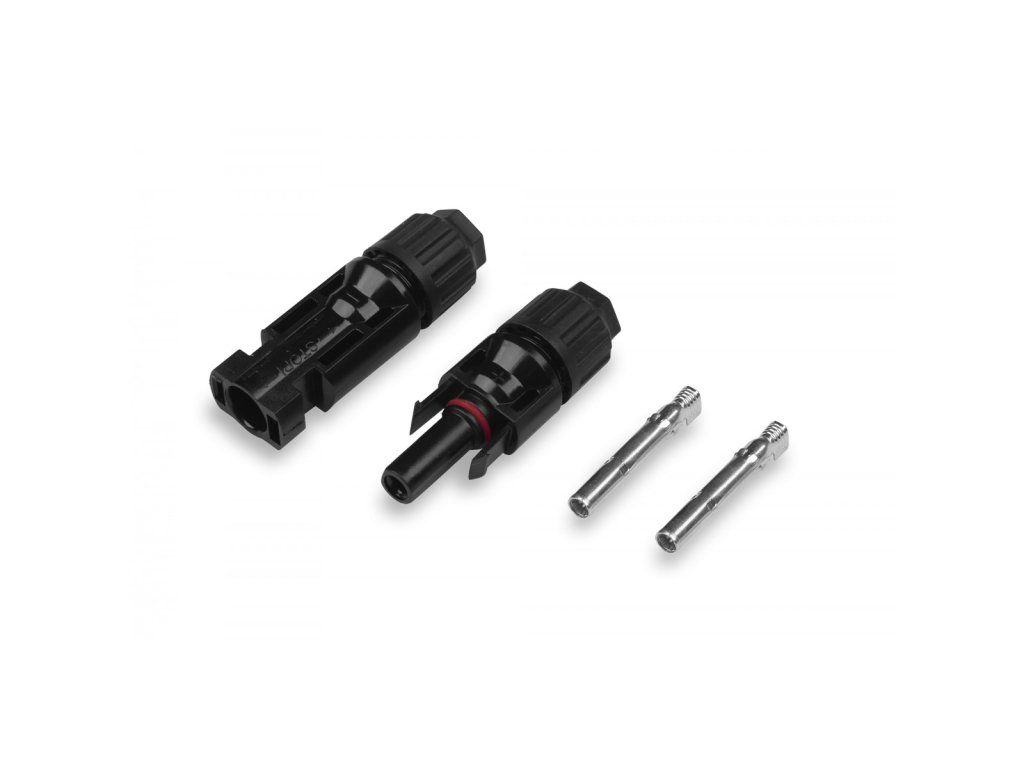

Táto sada obsahuje práve jeden pár: samec „+" a samica „−" — teda všetko, čo je potrebné na vytvorenie jedného spoľahlivého spoja v solárnom obvode. Využijete ju pri prvej inštalácii, pri predlžovaní existujúceho kábla alebo pri oprave poškodeného konektora.

Pre koho je produkt určený?

Konektor MC4 SET ocenia rovnako laici, ktorí si svojpomocne stavajú prvý ostrovný solárny systém, ako aj skúsení elektrikári a inštalatéri fotovoltiky. Konektory nevyžadujú spájkovanie — zástrčka sa na kábel upevní krimpovacom kliešťami a uzavrie sa skrutkovacím uzáverom. Výsledné spojenie je vodotesné, pevné a bezpečné.

Kedy konektor MC4 potrebujete?

Predlžujete kábel medzi solárnym panelom a regulátorom nabíjania. Vymieňate poškodený alebo korodovaný konektor na existujúcom solárnom kábli. Zostavujete vlastnú sadu káblov pre ostrovný alebo hybridný solárny systém. Zapájate nový panel do existujúcej inštalácie.

Kľúčové technické vlastnosti, na ktoré sa môžete spoľahnúť

Konektory sú vyrobené z UV-stabilizovaného termoplastu s kontaktmi z pocínovanej medi. Trieda krytia IP67 zaručuje, že konektor vydrží ponorenie do vody do hĺbky 1 metra po dobu 30 minút — v praxi to znamená, že vám nevadia ani dlhotrvajúce dažde, rosa ani sneh. Maximálne povolené napätie 1000 V DC a prúd 30 A pokrývajú parametrické požiadavky drvivej väčšiny bežne dostupných solárnych panelov.

Ako konektor správne namontovať?

1. Odizolujte koniec solárneho kábla (cca 8–10 mm).
2. Navlečte na kábel vonkajší plastový kryt konektora (skrutkovací uzáver).
3. Kontaktný kolík (samec) alebo dutinku (samica) nasaďte na odizolovanú žilu a upevnite krimpovacom kliešťami (priemer kontaktu 4 mm).
4. Zasuňte upevnený kontakt do tela konektora — zaistí sa automaticky aretáciou.
5. Zaskrutkujte vonkajší kryt — spoj je vodotesný.

Ak plánujete väčší projekt, k dispozícii máte aj solárny kábel 6mm 1000V MC4, ktorý je priamo optimalizovaný pre vonkajšie fotovoltické inštalácie.

Potrebujete viac panelov? Máme pre vás riešenia

Pre zapojenie dvoch panelov paralelne odporúčame Konektor MC4 dvoj paralelný + -, ktorý umožňuje rozvetvenie obvodu bez ďalšej kabeláže. Ak inštalujete viac panelov naraz, môžete výhodnejšie nakúpiť sadu 10 x Konektor MC4. Pre kompletné zostavy ponúkame aj fotovoltické sady a solárne meniče (invertory).

Prečo si vybrať práve tento konektor MC4?

Nekvalitný konektor môže v exteriéri rýchlo zkorodovať, zvyšovať prechodový odpor a v horšom prípade spôsobiť požiar. Tento produkt spĺňa parametre štandardu pre MC4 konektory s triedou IP67, čo zaručuje dlhú životnosť aj v náročných podmienkach. Investícia do spoľahlivého konektora sa vráti v podobe bezporuchovej prevádzky celej fotovoltickej inštalácie na roky dopredu.
