Valcová poistka | 10x38 | 15A | 1000V DC | gPV | fotovoltická poistková vložka

Podrobný popis

Čo presne kupujete

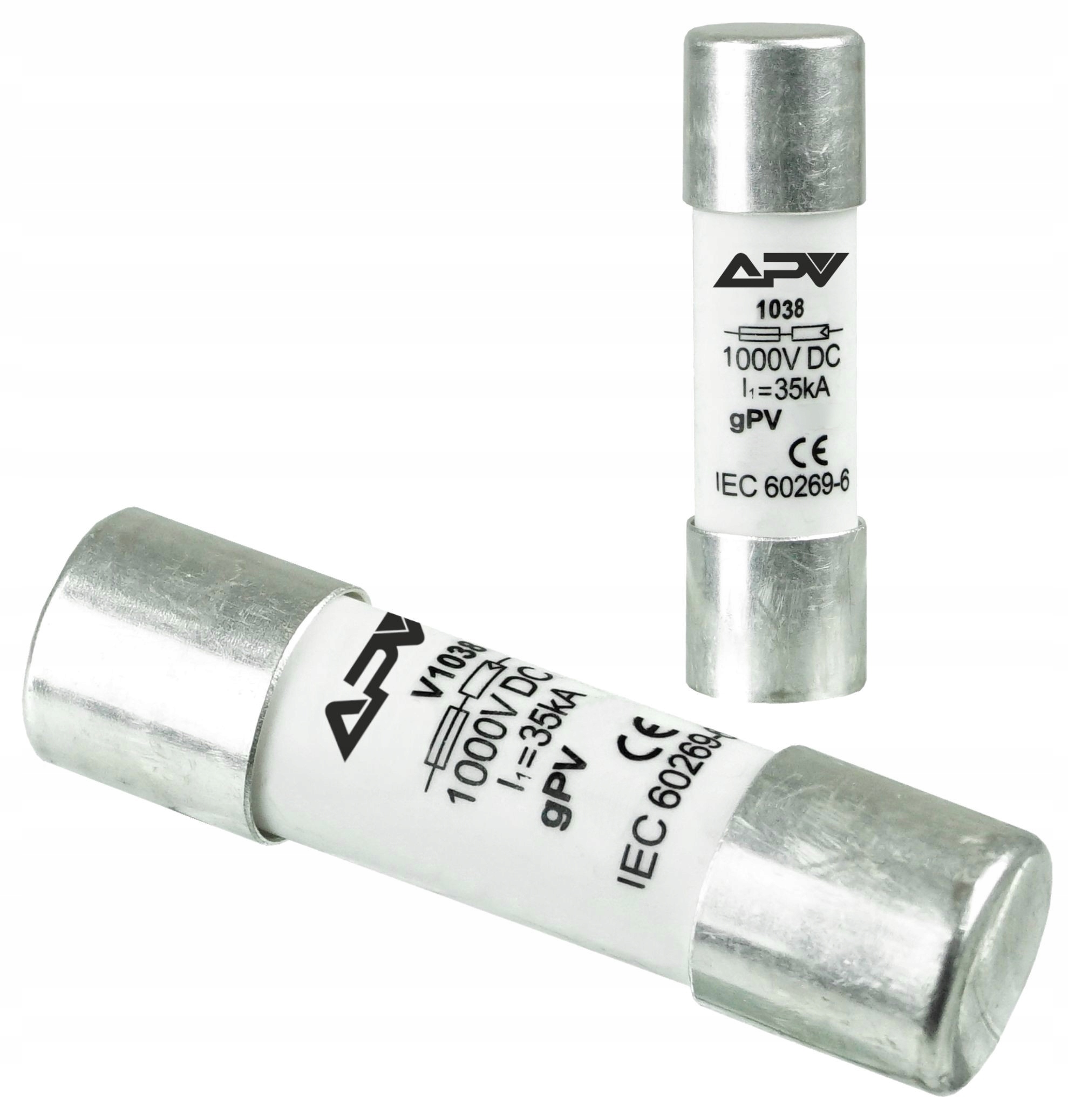

Valcová poistková vložka 10 x 38 mm s menovitým prúdom 15 A a maximálnym napätím 1000 V DC. Je to spotrebný ochranný prvok - vkladá sa do poistkového odpínača alebo poistkovej základne vo fotovoltickom rozvádzači. Keď v reťazci panelov vznikne nadprúd alebo skrat, tavný vodič vo vnútri sa preruší a odpojí chybnú vetvu skôr, než sa stihne poškodiť kabeláž, konektory alebo samotný menič.

Prečo do jednosmerného obvodu nepatrí obyčajná poistka

Jednosmerný prúd je pri odpájaní oveľa nepríjemnejší ako striedavý - nemá nulový priechod, ktorý by elektrický oblúk sám uhasil. Poistka s charakteristikou gPV je konštruovaná práve na tento prípad: dokáže bezpečne prerušiť jednosmerný obvod s napätím do 1000 V a je odskúšaná podľa normy IEC 60269 pre fotovoltické aplikácie. Bežná AC poistka rovnakej veľkosti to nezaručuje, hoci vyzerá takmer rovnako.

Kam ju v inštalácii zaradiť

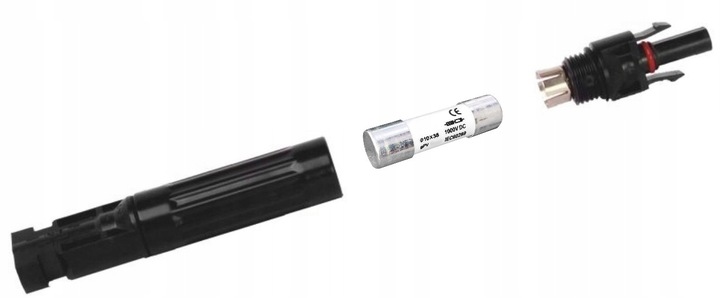

Typicky ide o istenie jednotlivých reťazcov na DC strane fotovoltiky - do poistkového odpínača na DIN lište 35 mm v rozvádzači, prípadne do držiaka s konektormi MC4 pri paneloch. Rovnako poslúži v nízkonapäťových jednosmerných rozvodoch, napríklad pri batériových zostavách alebo DC rozvodoch v karavane či na chate, pokiaľ menovitý prúd zodpovedá záťaži.

Hodnotu 15 A volíte podľa údaja výrobcu na štítku panelu - riaďte sa riadkom "Max. series fuse rating". Poistka musí byť dosť veľká, aby ju nevypínal bežný prevádzkový prúd, a zároveň dosť malá, aby ochránila kábel aj panel.

Rýchla výmena namiesto drahej opravy

Poistka je zámerne najlacnejší článok reťazca. Keď zapracuje, vymeníte valček za pár eur - namiesto toho, aby ste riešili prepálený kábel, roztavený konektor alebo poškodený vstup meniča. Oplatí sa mať jednu-dve rezervné vložky v rozvádzači, aby ste pri výpadku nečakali na dodávku.

Pred výmenou vždy odpojte inštaláciu a uistite sa, že obvod je bez napätia. Vložku vymieňajte výhradne za rovnaký typ, prúd a napätie.
