Poistkový odpínač DC 1P 32A 1000V 10x38 | fotovoltika | DIN lišta

Podrobný popis

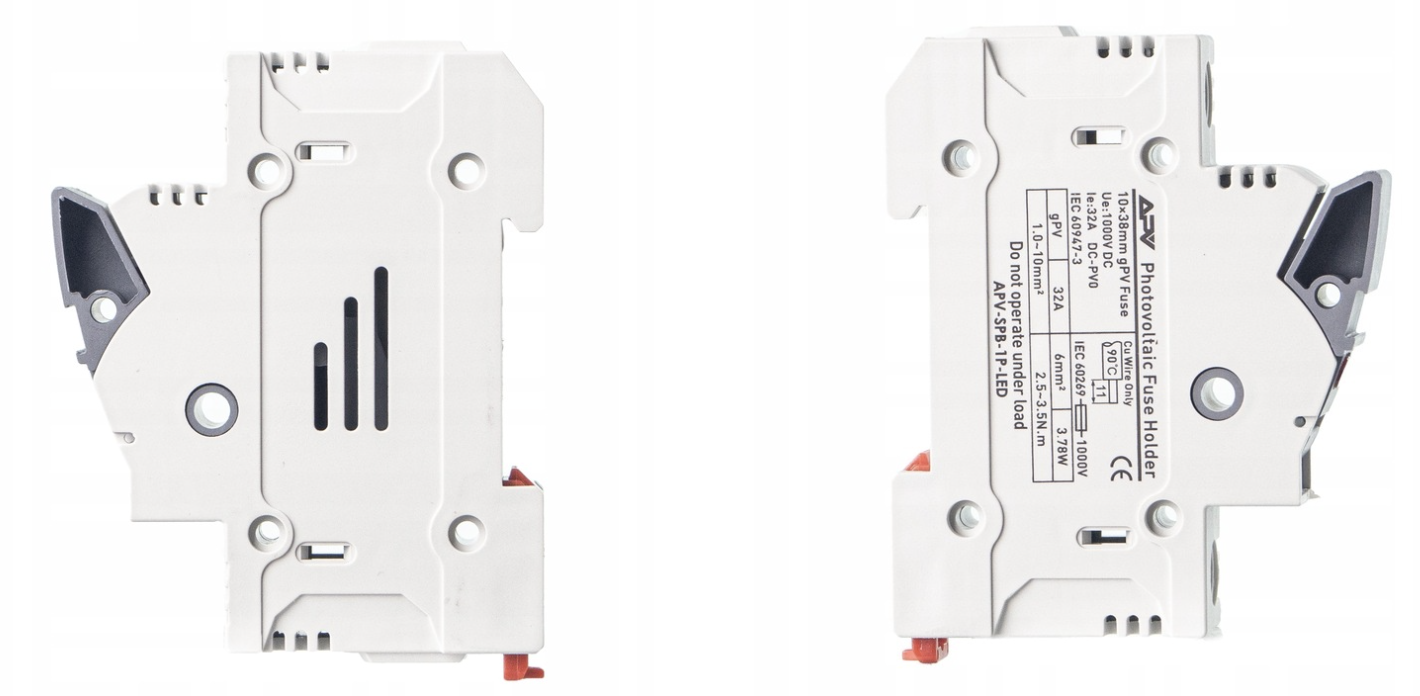

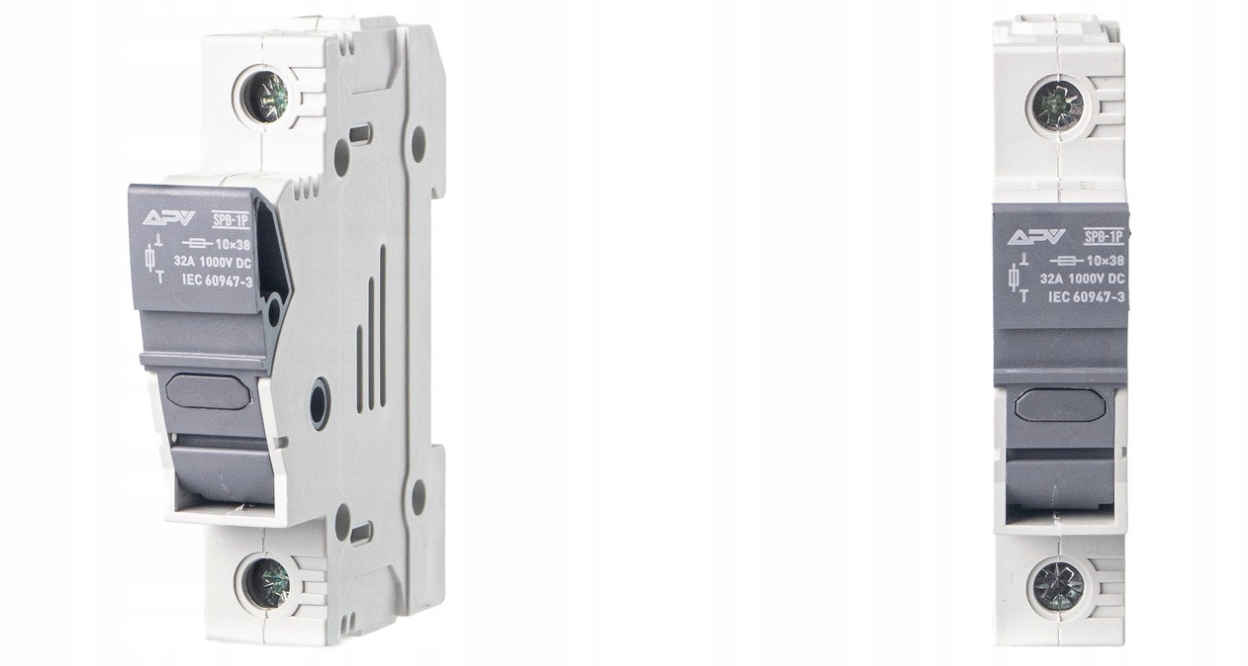

Jeden modul, ktorý istí a odpája DC vetvu fotovoltiky

V každom fotovoltickom rozvádzači potrebujete miesto, kde sa dá bezpečne osadiť poistka a v prípade potreby daný obvod odpojiť. Presne to robí tento jednopólový poistkový odpínač DC 1P 32A 1000V 10x38 – spája poistkový držiak a odpínač v jednom module. Osadíte doň valcovú poistku 10 × 38 mm a máte istený jeden pól DC vetvy solárnych panelov, batériového úložiska alebo iného jednosmerného obvodu do 1000 V DC.

Kompaktný jeden pól na DIN lištu

Odpínač má jeden pól (1P) a zaberie v rozvádzači len jednu pozíciu širokú 12,5 mm. Montuje sa na štandardnú DIN lištu 35 mm, takže osadenie do rozvádzačovej skrine je otázkou sekundy. Ak potrebujete odpojiť obidve vetvy (+ aj –) naraz, k dispozícii je aj dvojpólová verzia APV-SPB-2P.

Parametre pre jednosmerné obvody do 1000 V

Odpínač je určený pre jednosmerné napätie (DC) do 1000 V a maximálny prúd 32 A, s frekvenciou 50/60 Hz. Prijíma valcové poistky s rozmerom 10 × 38 mm. Krytie IP20 a pracovný rozsah -25 až +50 °C ho predurčujú do DC rozvádzačovej skrine. Zhoda s európskymi normami je potvrdená certifikátom CE.

Kam patrí a čo k nemu

Odpínač sa montuje do DC časti fotovoltického rozvádzača – medzi panely a menič, prípadne pri systémoch s batériovým úložiskom. Poistky sa vkladajú samostatne. Pre kompletnú DC ochranu odporúčame skombinovať ho napríklad s týmto príslušenstvom z našej ponuky:

• Poistkový odpínač DC 2P 32A 1000V 10x38 (dvojpólová verzia)
• Prepäťová ochrana T1+T2 (B+C) pre fotovoltiku 1000V DC
• Fotovoltický rozvádzač DC 1000V, 2 reťazce, 8 modulov, IP65

Technické parametre v skratke

Počet pólov 1P, počet modulov 1, maximálny prúd 32 A, maximálne napätie 1000 V DC, frekvencia 50/60 Hz, veľkosť poistky 10 × 38 mm, rozmery 12,5 × 78 × 60 mm, montáž na DIN lištu 35 mm, krytie IP20, pracovná teplota -25 až +50 °C, certifikát CE.
