Fotovoltický rozvádzač DC 1000V | 2 reťazce | 8 modulov | IP65

Podrobný popis

Srdce bezpečnej fotovoltiky: DC ochrana pre dva reťazce v jednej skrini

Fotovoltický rozvádzač DC 1000 V je hotové, odborne zapojené riešenie, ktoré ochráni vašu solárnu elektráreň presne tam, kde vzniká najväčšie riziko – na jednosmernej (DC) strane medzi panelmi a meničom. Ak inštalujete alebo prevádzkujete fotovoltiku s dvomi reťazcami (stringmi) panelov, tento rozvádzač je prvok, ktorý má chrániť vašu investíciu pred prepätím, skratom a preťažením. Namontujete ho, zapojíte cez konektory MC4 a máte istotu, že systém je zabezpečený podľa noriem.

Načo to potrebujete a akú situáciu to rieši

Solárne panely dodávajú vysoké jednosmerné napätie (až do 1000 V DC), ktoré je pri poruche, blesku alebo skrate nebezpečné pre menič aj celú inštaláciu. Bez správnej DC ochrany riskujete poškodenie drahého striedača, výpadok výroby a v horšom prípade aj požiar. Tento rozvádzač zabezpečuje dve kľúčové ochranné funkcie naraz: prepäťovú ochranu (zvádza prepäťové špičky z atmosférických výbojov do zeme) a poistkové istenie s možnosťou ručného odpojenia (chráni pred skratom a umožní bezpečne odpojiť reťazce pri servise). Je to teda „poistka" medzi vašimi panelmi a meničom.

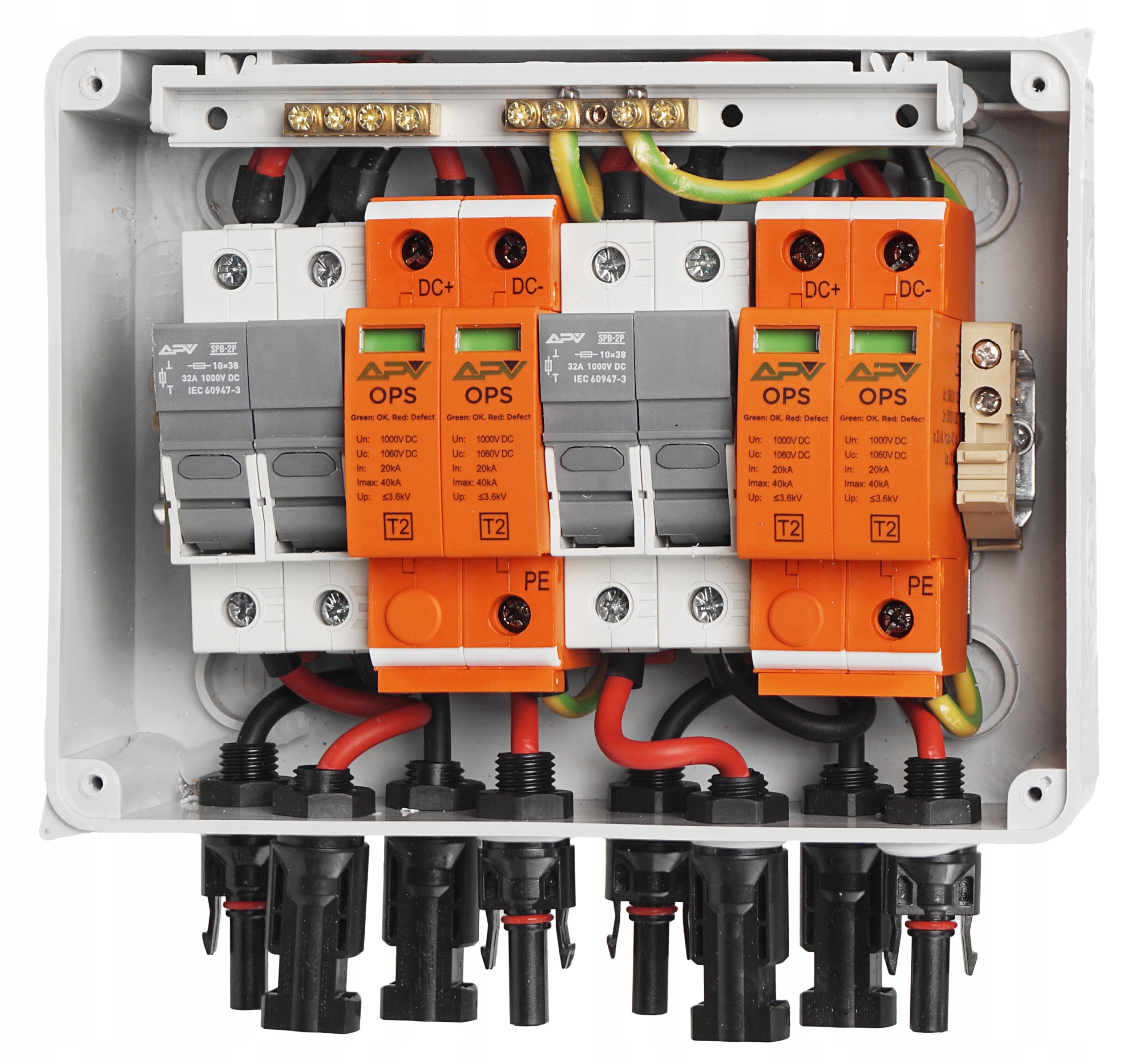

Čo je vo vnútri – kompletne osadené a zapojené

Rozvádzač nie je prázdna skriňa, ale hotový zostavený celok pripravený na pripojenie.
Obsahuje:

• 1× tesnú povrchovú (nástennú) skriňu, 8-modulovú, s priehľadnými dvierkami, lištou N+PE a montážnou DIN lištou TH35,

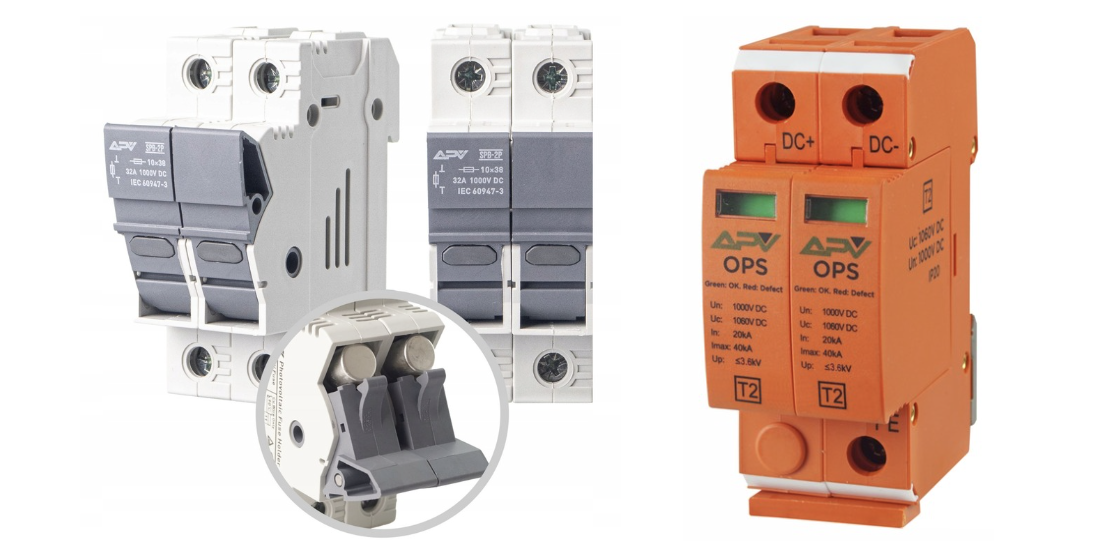

• 2× prepäťový zvodič APV, 2-pólový, trieda C [T2], 1000 V DC, 32 A,
• 2× poistkový odpínač APV 2P 10×38, 1000 V DC, so 4 poistkovými vložkami 15 A,
• 2× káblovú priechodku PG 13,5 (pre kábel s priemerom 6–12 mm),
• 4× konektor MC4,
• 2× gumovú záslepku,
• 1× montážnu sadu (skrutky, hmoždinky).

Vnútorné prepojenie je realizované solárnymi káblami podľa noriem, takže odpadá zložité zapájanie na mieste.

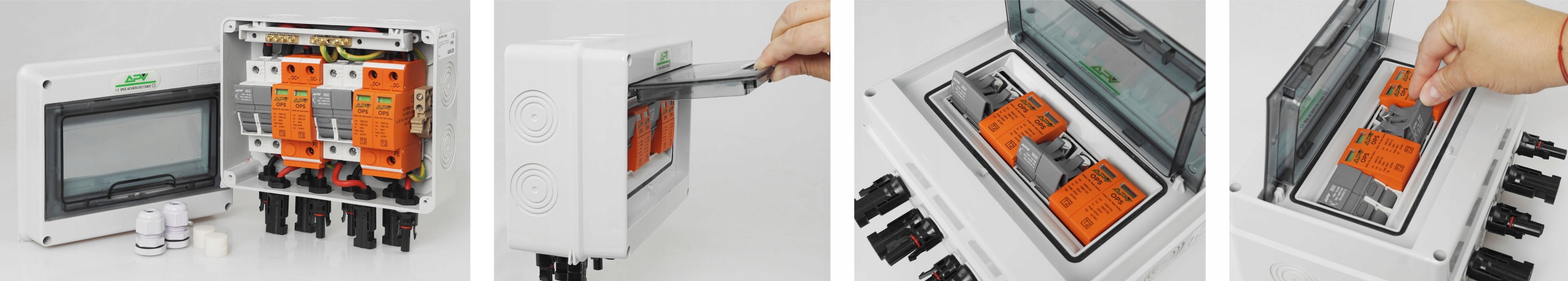

Rozvádzač sa montuje na povrch steny (napr. pri meniči alebo na fasáde) pomocou priloženej montážnej sady. Vodiče z dvoch reťazcov panelov privediete cez konektory MC4 a káblové priechodky do skrine, výstup pokračuje do meniča. Vďaka krytiu IP65 je odolný voči prachu a striekajúcej vode, takže ho možno použiť aj vo vlhkom či vonkajšom krytom prostredí. Praktickým detailom je možnosť výmeny opotrebovanej varistorovej (prepäťovej) vložky bez odpojenia celého zariadenia – údržba je tak rýchla a bezpečná.

Riešenie ocení profesionálny montážnik, ktorý potrebuje rýchlo a normovo osadiť DC ochranu pre 2-stringový systém, aj náročný domáci používateľ či kutil, ktorý si stavia menšiu fotovoltiku a chce mať istotu, že jednosmerná strana je poistená správne a bezpečne. Kompaktné rozmery 202 × 201 × 120 mm znamenajú, že si nájde miesto aj v stiesnenej technickej miestnosti.

Čo kupou získate?

Dostávate overenú kombináciu prepäťovej a poistkovej ochrany v jednom kryte, plne zapojenú a pripravenú na inštaláciu, s certifikovanými komponentmi (CE) a krytím IP65. Ušetríte čas montáže, znížite riziko chyby pri zapájaní a predĺžite životnosť meniča aj panelov.
