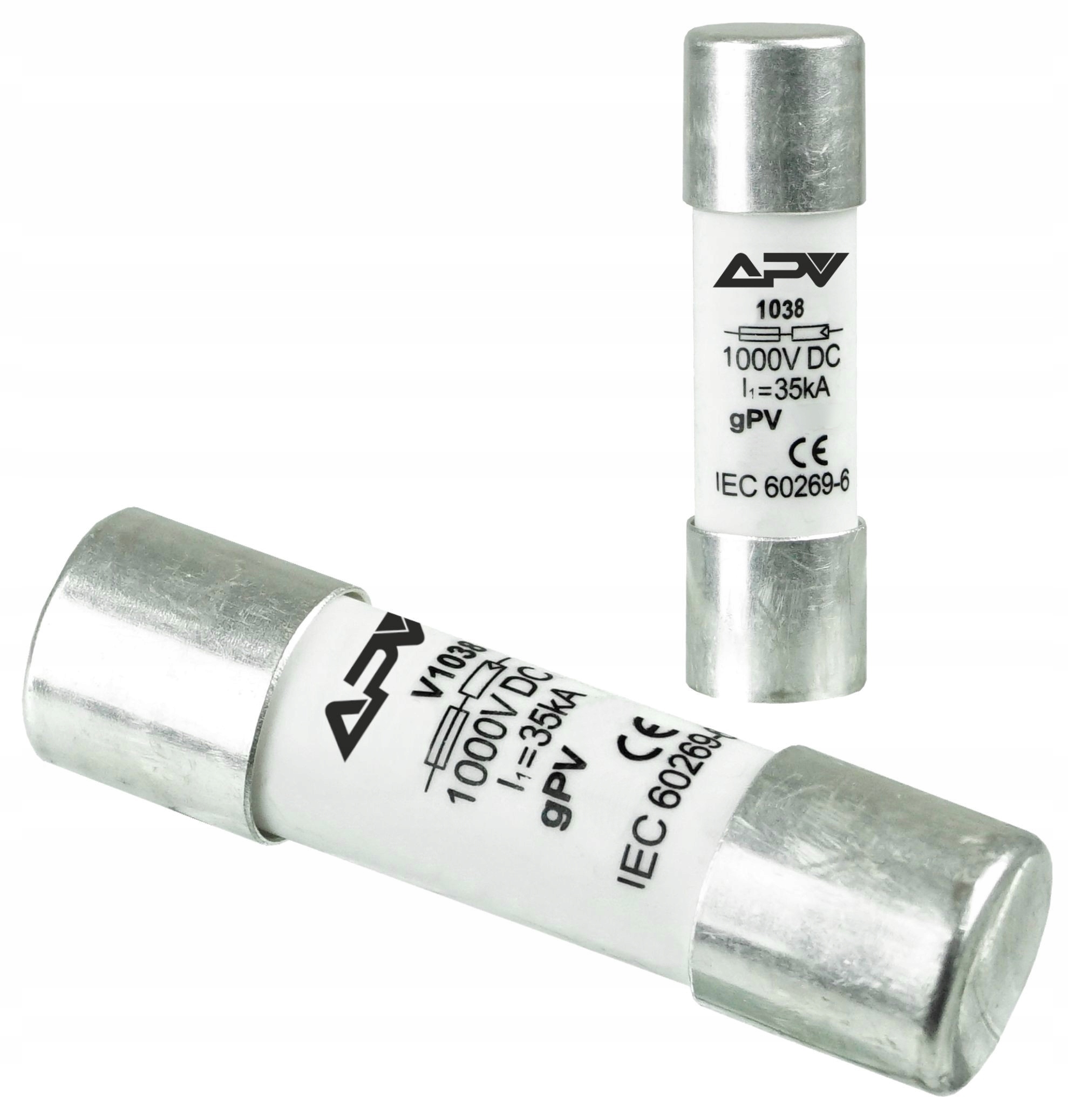

Valcová poistka 10x38 25A 1000V DC gPV | fotovoltická poistková vložka | postriebrené kontakty

Podrobný popis

Malé teleso, ktoré stojí medzi vašou fotovoltikou a požiarom

Solárne panely vyrábajú vysoké jednosmerné napätie, ktoré sa správa inak než bežná 230 V sieť. Pri skrate alebo preťažení DC oblúk nezhasne sám – a práve tu nastupuje táto valcová poistka gPV 10x38 25A 1000V DC. Je to špecializovaná fotovoltická poistková vložka, ktorá spoľahlivo preruší poruchový prúd v reťazci (stringu) panelov a ochráni káble, menič aj celé DC vedenie pred prehriatím a požiarom.

Prečo gPV a nie obyčajná poistka?

Označenie gPV (podľa IEC 60269) znamená poistku navrhnutú priamo pre fotovoltiku – dokáže bezpečne prerušiť aj nízke poruchové prúdy typické pre solárne panely, ktoré by bežná poistka nemusela vypnúť. Vložka je určená výlučne pre jednosmerné napätie do 1000 V DC, takže si poradí s napätím celého reťazca panelov. Menovitý prúd 25 A slúži na dimenzovanie ochrany podľa počtu a výkonu panelov v reťazci.

Postriebrené kontakty, ktoré nenechajú energiu vyhorieť nadarmo

Koncovky poistky sú postriebrené, čo znižuje prechodový odpor v držiaku. Výsledkom je menšie zahrievanie kontaktov, nižšie straty a dlhšia životnosť celého spoja – dôležité najmä pri celoročnej prevádzke fotovoltiky, kde poistka pracuje každý slnečný deň. Telo znesie teploty od -40 do +90 °C, takže funguje spoľahlivo v zime aj v horúcom letnom rozvádzači.

Pasuje presne tam, kam má – štandard 10 × 38 mm

Rozmer Ø10 × 38 mm je celosvetový štandard pre valcové (cylindrické) poistky. Vložka zapadne do bežného poistkového odpínača alebo držiaka 10x38 na DIN lištu, takže výmena je otázka niekoľkých sekúnd bez náradia. Krytie IP20 a certifikát CE potvrdzujú, že ide o bezpečný komponent vhodný aj pre profesionálne a auditované inštalácie.

Kam ju zapojiť a s čím ju skombinovať

Poistka sa vkladá do poistkového odpínača v DC časti fotovoltického rozvádzača – medzi panely a menič, prípadne pri systémoch s batériovým úložiskom. Aby ste mali kompletnú a bezpečnú DC ochranu, odporúčame skombinovať ju napríklad s týmto príslušenstvom z našej ponuky:

• Poistkový odpínač DC 2P 32A 1000V 10x38 (držiak presne pre túto poistku)
• Prepäťová ochrana T1+T2 (B+C) pre fotovoltiku 1000V DC
• Izolačný DC odpínač 4P 32A 1000V DC IP65 (hlavný vypínač)
• Fotovoltický rozvádzač DC 1000V, 2 reťazce, 8 modulov, IP65

Celý rad prúdových hodnôt pre každý string

Táto poistková vložka je súčasťou radu APV-WB-10X38, ktorý pokrýva bežné dimenzovania fotovoltických stringov – 10 A, 12 A, 15 A, 16 A, 20 A, 25 A a 32 A. Vždy voľte hodnotu podľa projektu a odporúčania výrobcu panelov, aby poistka spoľahlivo chránila a zároveň zbytočne nevypínala.

Technické parametre v skratke

Charakteristika gPV, rozmery Ø10 × 38 mm, menovitý prúd 25 A, maximálne napätie 1000 V DC, vypínacia schopnosť 35 kA, postriebrené kontakty, pracovná teplota -40 až +90 °C, krytie IP20, norma IEC 60269, certifikát CE. Výrobok je určený pre on-grid aj off-grid fotovoltické systémy a pre DC vetvy s batériovým úložiskom.
